Circolarità

La tolleranza della forma Circolarità controlla la forma di tutte le sezioni trasversali bidimensionali di una superfici di rotazione senza controllarne dimensioni, orientamento e posizione. La superficie del cerchio considerato deve giacere entro una zona di tolleranza delimitata da due cerchi concentrici i cui raggi differiscono del valore della zona di tolleranza specificata. Tutte le sezioni bidimensionali dell'elemento devono essere valutate in un piano perpendicolare all'asse. I modificatori della condizione del materiale e gli elementi di riferimento non sono ammessi.

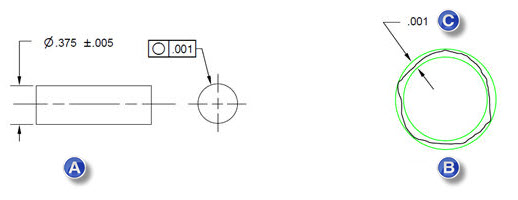

(A) Se il disegno ha punti. (B) Significa questo. (C) Una zona di tolleranza di ampiezza 0,001.

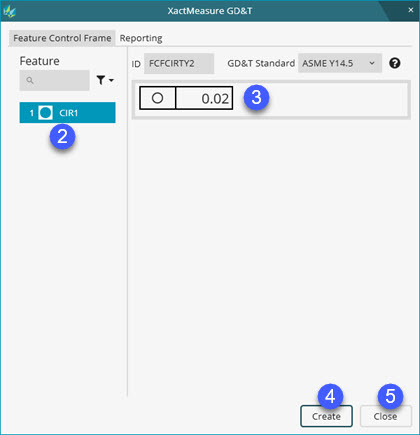

Se si usa un dispositivo di misurazione manuale, come un braccio Romer, è difficile misurare con precisione la circolarità. Accertarsi che tutti i punti giacciano entro una sezione trasversale piana. Se si acquisiscono i dati misurati in diverse sezioni piane trasversali, PC-DMIS interpreta come errore di forma la variazione nominale della superficie.
