Elementi considerati: cilindro misurato, cilindro automatico e cilindro costruito

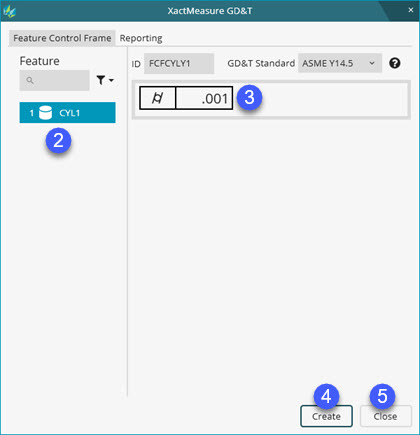

1. Nel menu Inserisci | Dimensione o nella barra degli strumenti Dimensione, selezionare Cilindricità per visualizzare la finestra di dialogo GD&T XactMeasure.

2. Nel riquadro Elemento, selezionare almeno un elemento Cilindro contenente almeno sei punti.

3. Nel riquadro Editor dei Feature Control Frame, definire il valore della tolleranza del Feature Control Frame (FCF).

4. Fare clic su Crea per calcolare la dimensione della cilindricità.

5. Fare clic su Chiudi per chiudere la finestra di dialogo GDT XactMeasure.

6. Per vedere i risultati aprire la finestra di stato (Visualizza | Altre finestre | Finestra di stato) o la finestra Rapporto (Visualizza | Finestra Rapporto). Se l'elemento cilindrico non soddisfa la tolleranza della cilindricità, PC-DMIS colora il testo in rosso.

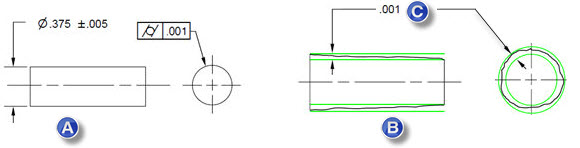

(A) Il valore misurato è determinato calcolando la separazione radiale minima tra due cilindri concentrici contenenti tutti i punti di superficie misurati sui cilindri.

Il cilindro soddisfa la tolleranza della cilindricità se il valore misurato rientra nel valore della tolleranza.
