Il comando Spessimetro calcola e riporta lo spessore in 2D e la posizione della misurazione.
Ol comando Spessimetro richiede un elemento primario e uno secondario poiché PC-DMIS determina lo spessore avviene forando l'elemento secondario normalmente al punto di misurazione sull'elemento primario. Quando si crea un comando Spessimetro, il software mostra nella finestra di dialogo Spessimetro solo gli elementi validi per la selezione.
Il comando Spessimetro supporta solo i seguenti tipi di elementi;
Scansione spessore
Scansione lineare
Profilo bidimensionale
È possibile usare qualsiasi combinazione di scansioni lineari e profili bidimensionali. Tuttavia, la scansione dello spessore si può usare soltanto da sola poiché contiene i dati di due superfici.
Per creare un comando Spessimetro procedere come segue.
Creare gli elementi primario e secondario
Selezionare Inserisci | Misura | Spessore per aprire la finestra di dialogo Spessimetro.

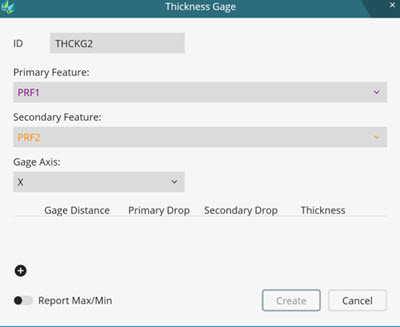

La finestra di dialogo Spessimetro
Si può accedere alla finestra di dialogo Spessimetro anche dalla barra degli strumenti QuickMeasure (Visualizza | Barre degli strumentis | QuickMeasure). Fare clic sulla freccia a discesa Misura e quindi sul pulsante Spessimetro
.
Selezionare gli elementi primario e secondario nei rispettivi elenchi Elemento primario e Elemento secondario. Il software popola gli elenchi in base alla superficie o al vettore di taglio dell'allineamento usato.
Selezionare l'Asse di misura e definire il punto di interesse (POI). Per i dettagli, vedere "Definizione e reporting dei punti di interesse (POI)".
Per aggiungere lo spessimetro al rapporto, usare lo switch Riporta max/min.
Fare clic su Crea per creare lo spessimetro.
Una volta creato il comando Spessimetro, il software aggiunge nella finestra di modifica le dimensioni selezionate per il comando.
Esempio di comando Spessimetro nella finestra di modifica
PC-DMIS considera le dimensioni create dal comando Spessimetro come dimensioni interne al comando. Perciò non è possibile eliminarle o tagliarle e incollarle nella finestra di modifica.
Per visualizzare la finestra di dialogo Spessimetro si può prenere il tasto F9 mentre il cursore è sopra la dimensione interna.
PC-DMIS consideragli elementi generati dal comando Spessimetro come interni al comando. Perciò li si può usare in allineamenti, costruzioni, dimensioni e assegnazioni.
Vedere anche:
Per i dettagli, vedere "Definizione e reporting dei punti di interesse (POI)".
