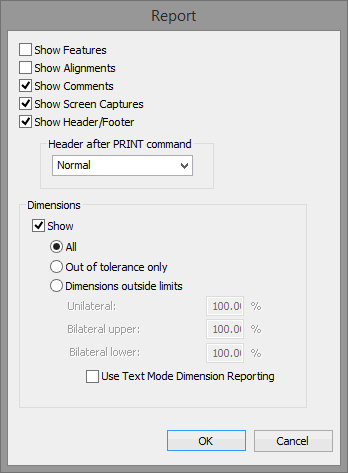

Finestra di dialogo Rapporto
La finestra di dialogo Rapporto (disponibile con il modello del rapporto) consente di determinare tutte le informazioni complessive che saranno incluse nella finestra Rapporto e il modo in cui saranno visualizzate.
Esistono i seguenti modi per aprire questa finestra di dialogo.
Fare clic con il pulsante destro del mouse sul testo del rapporto oppure sullo spazio bianco alla fine della finestra Rapporto e selezionare la voce del menu Modifica oggetto quando
viene visualizzato il menu di scelta rapida.
Premere Maiusc e fare clic con il pulsante destro del mouse su qualsiasi oggetto Etichetta nella finestra Rapporto, quindi selezionare la voce del menu Modifica oggetto.
Le seguenti caselle di opzione consentono di visualizzare o nascondere varie voci:
Mostra elementi
Questa opzione consente di visualizzare tutte le misurazioni degli elementi nella routine di misurazione.
Se si usa il modello predefinito del rapporto, textonly.rtp, e la routine di misurazione misura un elemento con un numero di punti superiore al numero minimo, viene visualizzato anche un tracciato del modulo dell'elemento.
Mostra allineamenti
Questa opzione mostra le modifiche agli allineamenti quando si verificano durante la routine di misurazione. Saranno visualizzate tutte le modifiche agli allineamenti che si verificano negli elenchi delle dimensioni o degli elementi.
Mostra commenti
Questa opzione mostra tutti i commenti che sono stati aggiunti alla routine di misurazione. Per informazioni sui commenti, vedere "Come inserire i commenti del programmatore" nel capitolo "Inserimento di comandi di rapporto".
Mostra intestazione/piè di pagina
Questa opzione visualizza un'intestazione e un piè di pagina nel rapporto applicando il modello di etichetta definito nella regola Intestazione file dell'Editor della struttura delle regole. Per impostazione predefinita, con PC-DMIS viene fornito il modello di etichetta FILE_HEADER.LBL.
Mostra schermate
Questa opzione consente di visualizzare qualsiasi schermata grafica connesso ai comandi VISUAL/METAFILE e VISUAL_ANALISI nel rapporto. (Per informazioni sulle schermate, vedere "Uso delle schermate della finestra di visualizzazione grafica" nel capitolo "Modifica della visualizzazione CAD").
Il riquadro Intestazione dopo il comando Stampa è abilitato se si seleziona la casella di opzione Mostra intestazione/piè di pagina. Questo riquadro determina il modo in cui PC-DMIS gestisce l'intestazione di un rapporto dopo un comando STAMPA/RAPPORTO. L'elenco in questo riquadro contiene tre opzioni:
Normale
PC-DMIS gebnera una sola intestazione del rapporto. Non genera una nuova intestazione anche se si esegue una nuova routine di misurazione con un comando STAMPA/RAPPORTO in ogni tipo di ciclo. (Per informazioni sui diversi tipi di cicli, vedere il capitolo "Esecuzione di diramazioni utilizzando il controllo del flusso").
Sempre
PC-DMIS genera sempre una nuova intestazione per ogni emissione del rapporto che segue il comando STAMPA/RAPPORTO.
Se viene eseguita l'intestazione del file
PC-DMIS genera una nuova intestazione solo se il blocco di comandi contenuto nell'intestazione del file è stato eseguito prima del comando STAMPA/RAPPORTO. L'intestazione del file è un blocco di comandi nella finestra di modifica che porta il nome, numero di revisione, numero di serie del pezzo e così via. (Viene visualizzato come "Intestazione file" nella modalità di riepilogo). Per impostazione predefinita, durante la generazione del rapporto l'intestazione del file usa il modello FILE_HEADER.LBL. Sebbene non si possa eliminare il blocco dei comandi dell'intestazione del file, lo si può saltare mediante certe opzioni di esecuzione parziale, come Esegui da cursore. (Per ulteriori informazioni sull'esecuzione parziale, vedere il capitolo "Esecuzione di routine di misurazione" nel capitolo "Uso delle opzioni avanzate del menu File").
Per ulteriori informazioni sul comando STAMPA/RAPPORTO vedere "Inserimento di un comando di stampa" nel capitolo "Inserimento di comandi di rapporto".
Il riquadro Dimensioni consente di controllare la visualizzazione delle dimensioni nei rapporti. Per visualizzare le dimensioni, selezionare la casella di opzione Visualizza. Dopo la selezione, saranno disponibili anche le altre voci di questo riquadro. Queste sono le seguenti.
Tutte
Selezionando questa opzione è come se si selezionassero le due opzioni Solo Fuori tolleranza Dimensioni non comprese nei limiti.
Solo fuori tolleranza
Se questa opzione è selezionata, PC-DMIS visualizzerà solo le dimensioni fuori tolleranza. (L'opzione "Mostra dimensioni" deve essere selezionata).
Questa opzione è disponibile solo se si seleziona Mostra dimensioni e si deseleziona Mostra Dimensioni fuori dai limiti.
Dimensioni fuori dai limiti
Se si seleziona questa opzione, PC-DMIS visualizza soltanto le dimensioni che non sono comprese nella percentuale della zona di tolleranza.
Quando si seleziona la casella di opzione Mostra dimensioni fuori dai limiti, la percentuale di tolleranza può essere modificata, consentendo di specificare una percentuale per le tolleranze unilaterali e due percentuali, una maggiore e una minore, per le tolleranze bilaterali.
Per zona di tolleranza si intende un intervallo compreso tra lo 0 e il 100%, similmente a come i colori di dimensione vengono applicati alle zone di tolleranza e i grafici a barre a colori vengono disegnati alla fine delle dimensioni). Il limite inferiore (nominale - tolleranza negativa) corrisponde allo 0% e il limite superiore (nominale + tolleranza positiva) corrisponde al 100%. Considerare il seguente grafico dove A, al centro del grafico, rappresenta il valore nominale:
Grafico
Le dimensioni con deviazioni non comprese nell'area di tolleranza sono minori dello 0% o maggiori del 100%.
Nel caso di una dimensione unilaterale, ad esempio la rotondità che può avere solo una tolleranza positiva, le deviazioni zero sono pari allo 0% e si considera fuori dalla zona di tolleranza qualsiasi valore superiore al 100%.
Esempio di tolleranza unilaterale
Nominale: 0.0000
Misurato: 0.0028
Deviazione: 0.0028
Tolleranza positiva: 0.0050
Tolleranza negativa: 0.0000
Questa deviazione è pari al 56% dell'intervallo di tolleranza, viene pertanto visualizzata se la percentuale unilaterale è inferiore al 56%.
Nel caso di una dimensione bilaterale, ad esempio una distanza che prevede una tolleranza sia positiva sia negativa, le deviazioni zero sono in un punto compreso tra i due valori. Se i valori delle tolleranze sono equivalenti, le deviazioni zero si hanno alla posizione del 50%.
Esempio di tolleranza bilaterale superiore
Nominale: 3.0000
Misurato: 3.0075
Deviazione: 0.0075
Tolleranza positiva: 0.0100
Tolleranza negativa: 0.0100
La percentuale viene calcolata utilizzando la regola della leva:
(valore misurato – limite inferiore)/(limite superiore – limite inferiore) * 100.
Con questi dati, sarebbe:
(3,0075-2,9900) / (3,0100-2,9900) * 100. = 87,5%
Questa dimensione viene visualizzata nel rapporto di ispezione se la percentuale superiore bilaterale è maggiore di 87,5%.
Esempio di tolleranza bilaterale inferiore
Nominal:e 3.0000
Misurato: 2.9925
Deviazione: 0.0075
Tolleranza positiva: 0.0100
Tolleranza negativa: 0.0100
La percentuale viene calcolata utilizzando la regola della leva:
(valore misurato – limite inferiore)/(limite superiore – limite inferiore) * 100.
Con questi dati, sarebbe:
(2,9925-2,9900) / (3,0100-2,9900) * 100. = 12,5.%
Questa dimensione viene visualizzata nel rapporto di ispezione se la percentuale inferiore bilaterale è minore di 12,5%.
Usa rapporto dimensioni in modalità testo

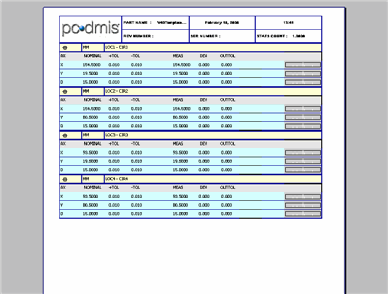

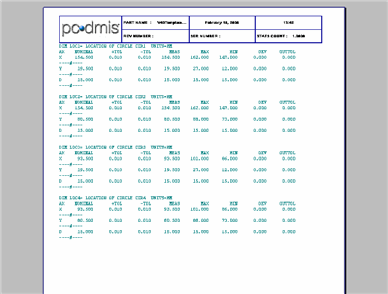

Questa casella di opzione determina se PC-DMIS usa testo formattato (selezionata) o una tabella di grafici (deselezionata) per visualizzare le dimensioni.
Se PC-DMIS non trova un modello di rapporto specificato, userà il modello denominato "default.rtp". Questo modello generico rappresenta un rapporto di base in formato testo. Poiché default.rtp supporta solo rapporti in formato testo, deselezionando questa casella di opzione non si ottiene alcun risultato.
