Selezionare File | Direct CAD Interfaces | NX per aprire una finestra di dialogo Importa.
Passare alla cartella contenente il file che si desidera importare.
Selezionare un pezzo NX (con estensione .prt).
Fare clic su Importa per importare il file NX.
Si aprirà la finestra di dialogo Strati da importare. Questa finestra di dialogo mostra gli strati che contengono i dati CAD e i nomi delle categorie degli strati.

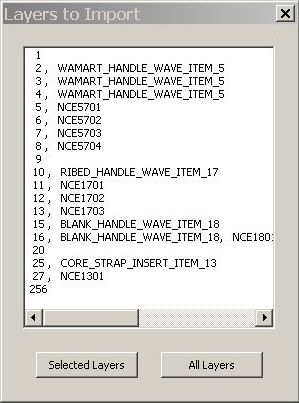

Finestra di dialogo Strati da importare
Per importare i dati CAD solo in alcuni strati, selezionare gli strati e fare clic su Strati selezionati.
Fare clic su Tutti gli strati per importare i dati CAD di tutti gli strati.
PC-DMIS importerà gli strati scelti all'interno del file .prt. Una barra di avanzamento mostrerà lo stato dell'importazione.
Utilizzare PC-DMIS seguendo la procedura abituale.
Durante il processo di importazione, è possibile utilizzare il pulsante Annulla per annullare l'importazione. Se un modello CAD è già stato caricato prima dell'importazione, PC-DMIS conserverà il modello CAD precedente.
Errore di Time-out
Se il tempo di connessione a NX è troppo lungo, può scattare un timeout. In questo caso PC-DMIS visualizza un messaggio "Errore irreversibile di comunicazione NX". Quando si fa clic su OK nel messaggio, il messaggio si chiude. Inoltre si arresta la DCI NX. Tuttavia, PC-DMIS rimane in funzione. Per poter riavviare la DCI NX, occorre prima riavviare PC-DMIS.
Si può controllare la durata del timeout di PC-DMIS con le voci di registro PartLoadTimeout e CommandTimeout. Per ulteriori informazioni su queste voci di registri, vedere l'argomento "Modifica del registro".
