La prima cosa da fare per la risoluzione dei problemi della DCI NX consiste nell'eseguire PC-DMIS con la voce di registro DebugDCI impostata su True. In questo modo verrà creato un file di debug denominato UG_DCI.txt nella directory contenente il file eseguibile dell'applicazione PC-DMIS.
Per impostare questa voce di registro, vedere "Uso della voce DebugDCI" nell'argomento "Voci del registro di NX".
Problema
Quando si importa il file di un pezzo NX, viene visualizzato il messaggio di errore: "ERRORE - Impossibile trovare il file di esecuzione NX!"
Cause Possibili
La variabile di ambiente UGII_ROOT_DIR è stata impostata correttamente?
Il processo di installazione di NX provvede ad installare tale variabile. PC-DMIS la utilizzerà quindi per individuare il file di esecuzione di NX. Per verificare il valore, aprire una finestra del prompt dei comandi ed immettere echo %UGII_ROOT_DIR, quindi premere il tasto Invio. Se la variabile di ambiente è stata correttamente installata, la finestra del prompt dei comandi restituirà il percorso che contiene la variabile d'ambiente (C:\ugs180\UGII\ percorso).
Il file eseguibile di NX si trova dove dichiara di essere?
L'eseguibile di NX, Libufun.dll, deve trovarsi nella directory %UGII_ROOT_DIR%. Per verificare la presenza del file in questa directory, aprire una finestra del prompt dei comandi e digitare dir %UGII_ROOT_DIR%, quindi premere il tasto Invio. La finestra del prompt dei comandi dovrebbe visualizzare l’informazione relativa al file libufun.dll.
Le funzionalità richieste dalla licenza NX sono disponibili?
Le funzionalità richieste dalla licenza" sono elencate nell''argomento "Requisiti minimi della licenza". Si può controllare se il gestore delle licenze è in esecuzione e se le funzionalità necessarie sono disponibili utilizzando una utility chiamata LMTOOLS, fornita da NX. Per eseguire questa utility, aprire lmtools.exe, che si trova nella directory UGFLEXLM. Una volta che l'utility è in esecuzione, selezionare la scheda Server Status (Stato server) e fare clic sul pulsante Perform Diagnostics (Esegui diagnostica). LMTOOLS visualizzerà i le funzionalità richiesta dalla licenza e quelle disponibili. Per ulteriori informazioni su LMTOOLS, vedere la guida “UG FLEXLM User Guide”.
Il file del pezzo NX è danneggiato?
NX fornisce uno strumento denominato UG_INSPECT.EXE che determina se i file dei pezzi NX sono danneggiati. Lo strumento si trova nella directory UGII di NX e viene eseguito all’interno di una finestra del prompt dei comandi. Per ottenere informazioni sull’uso di questo strumento, aprire una finestra del prompt dei comandi, immettere ug_inspect –help e quindi premere il tasto Invio.

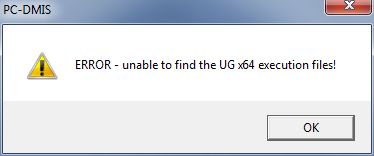

Se si riceve un messaggio di errore che riporta "ERRORE - impossibile trovare i file di esecuzione di UG x64!" La versione di PC-DMIS che è in esecuzione è a 64-bit ma il sistema sta cercando di richiamare la versione a 32-bit della DCI NX. Installare la versione a 64-bit del software DCI NX.
