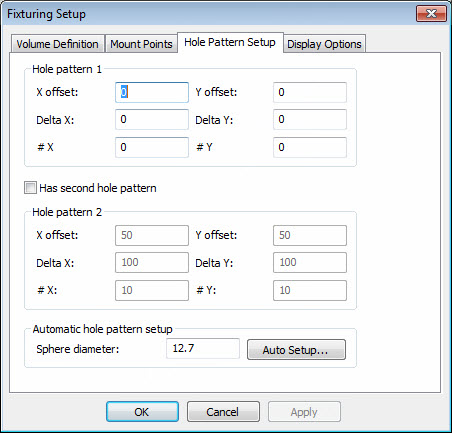

Finestra di dialogo Impostazione dell'attrezzaggio – Scheda Impostazione schema fori
Specificare le proprietà dello schema dei fori nei sistemi manuali (meccanici). Lo schema di fori si riferisce ai fori filettati sul pianale a cui è fissata la colonna. La colonna può spostarsi entro un certo intervallo sulla slitta fissata alla sua base. La colonna è bloccata su un inserto avvitato a uno dei fori filettati dello schema. È possibile disporre al massimo di due schemi regolari.
Per definire lo schema dei fori, usare uno dei metodi seguenti.
Metodo 1
Specificare i valori dello scostamento X e dello scostamento Y per definire il centro del primo foro nello schema. Questo è possibile mediante una calibrazione/misurazione.
Definire i valori Delta X e Delta Y che rappresentano il passo di X e Y tra i fori.
Immettere il numero di righe nella direzione X (Num X) e nella direzione Y (Num Y).
Fare clic su OK o su Applica per accettare le modifiche apportate.
Metodo 2
Specificare il valore del diametro della sfera nel riquadro Impostazione automatica schema dei fori. Questo valore rappresenta il diametro della sfera misurata dalla punta calibrata come parte del processo di impostazione automatica. La sfera è fissata al primo foro dello schema. Misurando il centro della sfera, viene stabilita la posizione XY del primo foro.
Fare clic sul pulsante Impostazione automatica per accedere alla procedura guidata per calibrare uno o più schemi di fori.
Sequire la procedura guidata illustrata nella sequenza di schermate (da HolepatternSetup1 a HolePatternSetup5).
