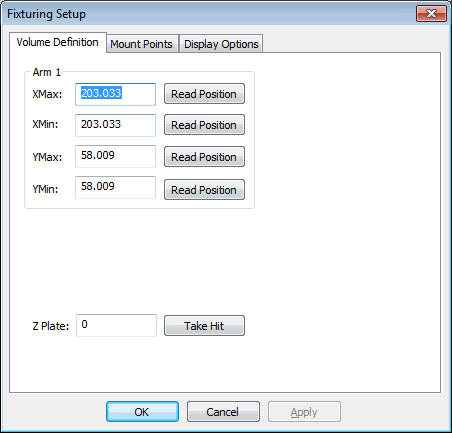

Finestra di dialogo Impostazione dell'attrezzaggio - Scheda Definizione del volume
La scheda Definizione del volume permette di definire il volume di misurazione per ciascun braccio che si usa nel sistema di attrezzaggio flessibile. Per definire il volume spostare la macchina nelle posizioni minima e massima degli assi X e Y e fare clic su Leggi posizione per raccogliere i valori X Max, X Min, Y Max e Y Min. È anche possibile immettere i valori manualmente in questa caselle.
Il valore del Pianale Z rappresenta l'altezza del pianale di base a cui vengono collegati i componenti dell'attrezzaggio. Fare clic sul pulsante Prendi punto e prendere un punto sul pianale. Il pulsante Prendi punto, mostra la finestra di dialogo Esecuzione.

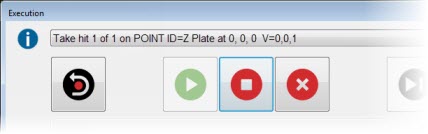

Finestra di dialogo Esecuzione
Seguire le istruzioni per prendere un punto nel pianale Z. Questo aggiunge il valore del pianale Z nella finestra di dialogo. Questo valore può essere anche modificato manualmente.
