È possibile visualizzare una vista del Monitor che mostra una rappresentazione grafica bidimensionale e un riquadro con valori sotto forma di testo dello stato del sistema di attrezzaggio sulla macchina.
Per aprire la finestra del Monitor fare clic su Monitor nella finestra Impostazione del sistema di attrezzaggio.

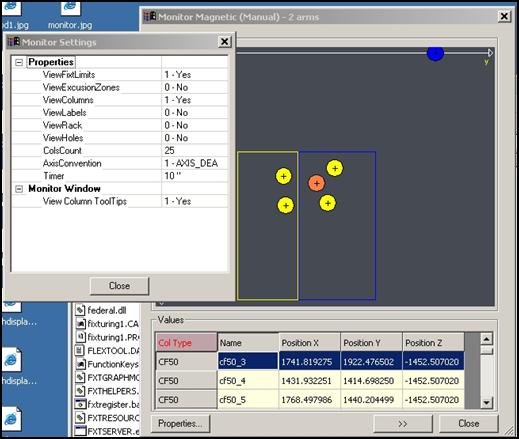

Finestra di dialogo Vista e impostazioni del monitor.
Visualizzazione grafica - Ciascun tipo di colonna nella vista bidimensionale viene visualizzato con un colore diverso. Passando con il mouse su una colonna in questa vista, viene visualizzato il tipo di colonna. Vengono mostrate anche informazioni su colonne, pianali, zone di esclusione e altre proprietà.
Valori - Fare clic su >> per visualizzare il riquadro Valori sotto la finestra di visualizzazione grafica. Il riquadro Valori elenca tipo, nome e informazioni sulla posizione di tutte le colonne aggiornati. È possibile scorrere l'elenco con la barra di scorrimento oppure fare clic sul pulsante >> per scorrere le informazioni sulle colonne.
Proprietà - Definisce le voci visualizzate e come sono visualizzate. Questo pulsante apre la finestra di dialogo Impostazioni Monitor. In questa finestra di dialogo è possibile mostrare (-Sì) o nascondere (0 - No) le seguenti proprietà:
Visualizza limiti attrezzaggio - Limiti dell'attrezzaggio.
Visualizza zone di esclusione - Zone di esclusione.
Visualizza colonne - Colonne.
Visualizza etichette - Etichette.
Visualizza magazzino - Magazzino
Visualizza fori - Fori
Numero colonne - Numero di colonne. Non è possibile modificare questo valore.
Convenzione assi – Convezione corretta degli assi solo per le CMM verticali.
Timer – Numero di secondi prima dell'aggiornamento delle informazioni sull'attrezzaggio nella vista del Monitor.
Visualizza descrizioni colonne - Descrizioni delle colonne. 1-Sì significa che la voce è visualizzata quando si muove il puntatore sopra una colonna.
L'aggiornamento di queste informazioni nella vista del Monitor può richiedere tempi lunghi.
