Elementi tridimensionali usando il massimo angolo di incidenza

Gli elementi automatici laser hanno una zona di taglio orizzontale e verticale. Tutti i punti scansionati entro la zona di taglio sono valutati inizialmente.

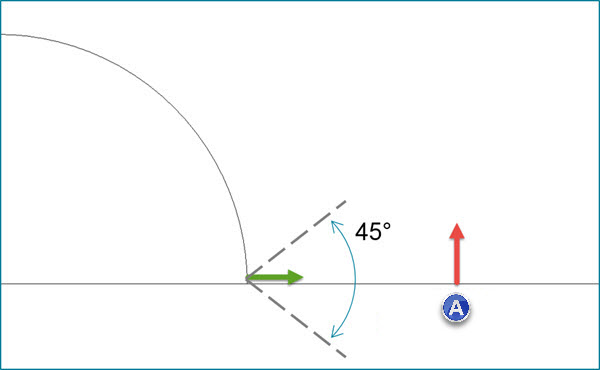

Nel caso di elementi in 3D (punti di superficie, piani, cilindri, coni e sfere) questa impostazione confronta il vettore normale stimato di ogni punto scansionato con il vettore normale teorico della superficie dell'elemento o con il vettore della superficie CAD se si usa il modello CAD.

I punti il cui vettore ricade fuori da questo angolo sono esclusi quando si misura l'elemento.

È stato creato un punto di superficie automatico laser su un sottile pezzo di lamiera scansionato su entrambi i lati.

Estrazione dell'elemento - La zona di taglio verticale è stata impostata in modo da includere le deviazioni del pezzo, che in questo caso sono maggiori dello spessore della lamiera.

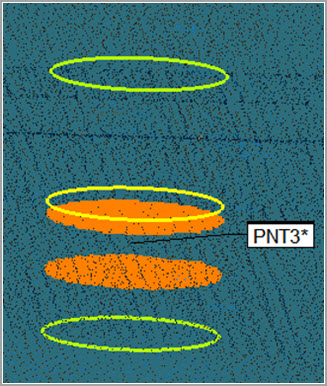

In questa immagine, la scansione non usa alcun angolo massimo di incidenza:

Poiché le normali dei punti scansionati non vengono prese in considerazione, il punto estratto usa i dati dei punti presi su entrambi i lati del pezzo.

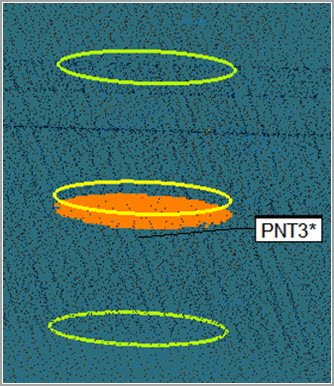

In questa immagine, la scansione usa un angolo massimo di incidenza di 60 gradi:

Il software confronta il vettore normale stimato in ogni punto nella zona di taglio con il vettore teorico normale al punto di superficie automatico laser. I punti il cui vettore ricade fuori da questo angolo non sono usati per il calcolo dell'elemento.

L'estrazione di una sfera mediante laser ha richiesto in precedenza ulteriori passi e una selezione manuale per escludere le superfici adiacenti.

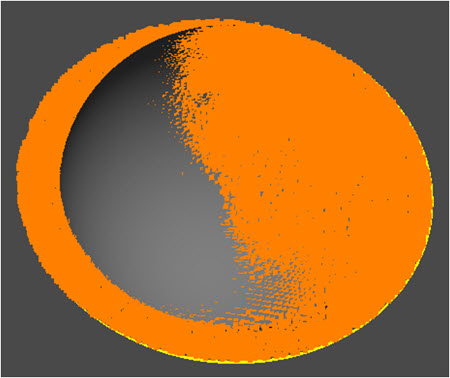

In questa immagine, non è usato alcun Angolo massimo di incidenza:

Per il calcolo della sfera sono usati i dati del piano adiacente.

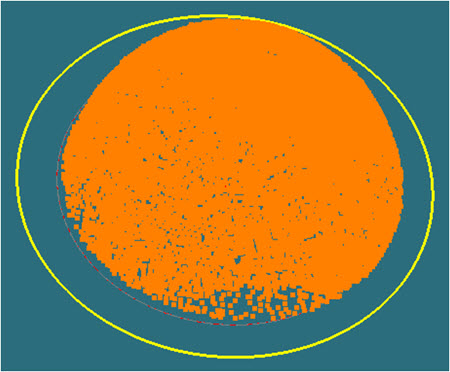

In questa immagine, è stato usato un angolo massimo di incidenza di 60 gradi:

Sono inclusi alcuni punti isolati.

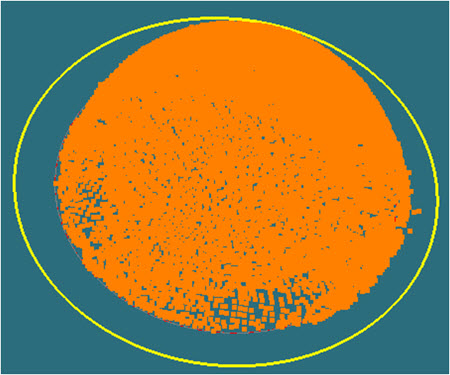

In questa immagine è stato usato un angolo massimo di incidenza di 45 gradi:

Questo esempio finale rappresenta al meglio la sfera reale.
