Il software estrae i punti iniziale e finale nominali e misurati del calibro quando:
si crea il calibro;
si esegue il calibro nella routine di misurazione.
Il software usa i punti iniziale e finale per calcolare il punto intermedio. Quindi, il punto intermedio viene proiettato sull'asse selezionato.
Questi punti non sono punti singoli nella finestra di modifica. Sono componenti interni del calibro.
I punti iniziale, intermedio e finale appaiono automaticamente come punti distanziati costruiti nelle finestre di dialogo Dimensioni, Costruzione e Allineamento. È possibile dimensionare i punti e usarli in un allineamento best-fit, come quando si allinea un pezzo fuso che ha materiale in eccesso.
Gli esempi che seguono mostrano vari usi dei punti iniziale, intermedio e finale del calibro quando si creano elementi e allineamenti.
Esempio di punti iniziale, intermedio e finale quando di crea un elemento costruito

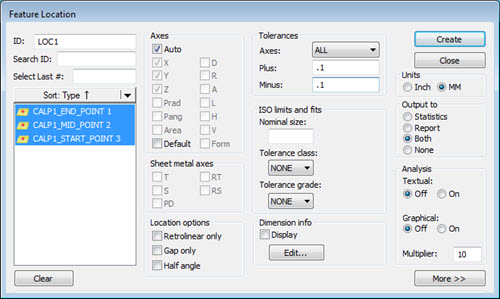

Esempio di punti iniziale, intermedio e finale quando di creano le dimensioni della posizione di un elemento
Esempio di punti iniziale, intermedio e finale quando di crea un allineamento
Questo esempio mostra l'uso dei metodi del vincolo e dello scostamento nel definire un elemento Calibro.
Esempi di punti di un calibro costruiti usando i metodi del vincolo (a sinistra) e dello scostamento (a destra)
(A) - Punti finali di Caliper1 vincolati all'asse Y
(B) - Scostamento dall'asse Y dei punti finali di Caliper2
