Finestra di dialogo Operatore Nuvola di punti - Operatore Pulizia
L'operazione Pulizia è usata per eliminare i punti anomali usando la distanza dei punti dal modello CAD del pezzo. Se la distanza di un punto è maggiore del valore di Distanza massima, il punto è considerato anomalo e non appartenente al pezzo. Per usare questa operazione, si deve disporre almeno di un allineamento preliminare (vedere "Creazione di un allineamento nuvola di punti/CAD").
Per applicare l'operazione Pulizia a una nuvola di punti, fare clic su Pulisci nuvola di punti (
) sulla barra degli strumenti Nuvola di punti oppure selezionare Operazione | Nuvola di punti | Pulizia. La nuvola di punti sarà pulita immediatamente.

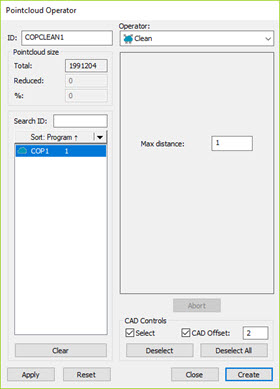

Selezionare Inserisci | Nuvola di punti | Operatore per visualizzare la finestra di dialogo Operatore nuvola di punti. Selezionare Pulizia dall'elenco Operatore.
La finestra di dialogo per l'operatore Pulizia contiene le seguenti opzioni:
Distanza max - Immettere un valore per indicare la distanza massima tra un punto e il modello CAD, oltre la quale il punto viene considerato punto anomalo.
Comandi CAD - Se si seleziona la casella di opzione Seleziona, sarà possibile fare clic sulle superfici CAD nella finestra di visualizzazione grafica interessata dall'operazione di pulizia. Il software evidenzia le superfici selezionate in rosso. Questa operazione interessa tutta la nuvola di punti rispetto alle superfici selezionate. Qualsiasi punto che si trova a una distanza dalle superfici selezionate maggiore di quella specificata in Distanza massima verrà eliminato. Si supponga ad esempio di selezionare una superficie singola e di immettere il valore 10. Questo significa che saranno cancellati tutti i punti della nuvola che si trovano ad almeno 10 unità di distanza dalle superfici selezionate. Verranno conservati tutti i punti della nuvola che distano dalla superficie selezionata meno di 10 unità.
Con la casella di opzione Seleziona selezionata, il software attiva la casella Scostamento CAD. Per abilitare questa funzione selezionare la casella di opzione Piano di esclusione. Immettere un valore che potrà essere utilizzato da PC-DMIS per "contrarsi" dai bordi CAD. Ciò consente di isolare i punti relativi a facce CAD specifiche e di ignorare i punti lungo il bordo entro la distanza di scostamento fissata.

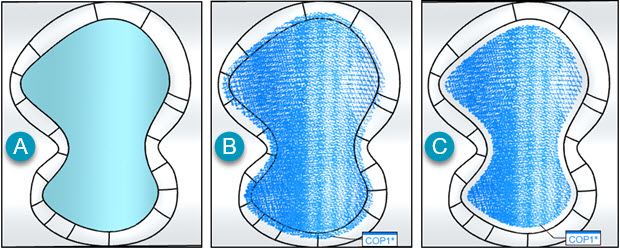

Esempio di utilizzo dell'operatore Pulizia con le opzioni Distanza max e Scostamento CAD
A - Superficie CAD selezionata nella finestra di visualizzazione grafica
B - Operazione di pulizia applicata a una distanza max di 1 mm
C - Operazione di pulizia applicata a una distanza max di 1 mm e un valore di scostamento CAD di 1 mm

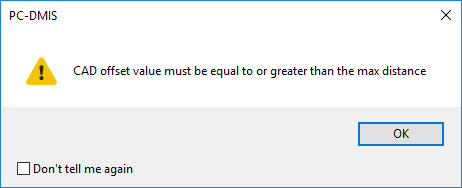

Il valore Scostamento CAD deve essere maggiore o uguale al valore Distanza max. Se il valore Scostamento CAD è inferiore al valore Distanza max, PC-DMIS restituirà il seguente messaggio:
Quando si fa clic su OK, PC-DMIS reimposta il valore di Scostamento CAD sul valore corrente di Distanza max.
Quando si utilizza l'operazione di pulizia e l'opzione Scostamento CAD è possibile anche selezionare più superfici CAD. Se le superfici CAD sono tangenti tra loro, il software di solito applica lo scostamento ai bordi esterni. Tuttavia, se le superfici non sono tangento o se vi sono delle discontinuità nel modello CAD, le superfici selezionate dovranno essere scostate singolarmente.

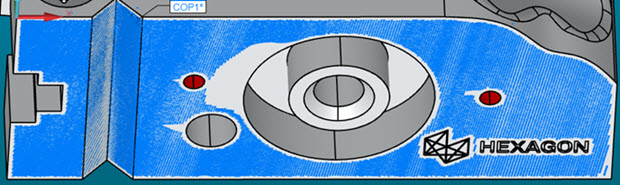

Esempio di operatore Pulizia applicato a più superfici CAD tangenti con uno scostamento CAD di 1 mm
Una volta terminati gli aggiornamenti alla finestra di dialogo, fare clic su Crea per inserire un comando COP/OPER,CLEAN nella finestra di modifica.
Per esempio:
COPCLEAN4=COP/OPER,CLEAN,MAX DISTANCE=0.0399,SIZE=50023
REF,NUV1,,
