Quota: questo parametro definisce la quota da usare quando si calcola il punto di bordo. Questa corrisponde alla visualizzazione in blu nella finestra di visualizzazione grafica. Se la quota è 0, l'elemento sarà calcolato alla quota del piano della superficie, usando i dati che si trovano alla minima distanza possibile dalla sua superficie. Per un qualsiasi altro valore della quota, l'elemento verrà calcolato a quella distanza dalla superficie.
Distanziatore: questo parametro controlla la dimensione dell'area usata da PC-DMIS per calcolare il vettore normale all'elemento. Questa corrisponde alla visualizzazione grafica viola nella finestra di visualizzazione grafica.
Rientro: questo parametro definisce la posizione dell'area usata da PC-DMIS per calcolare il vettore normale all'elemento. Questa corrisponde alla visualizzazione grafica rossa nella finestra di visualizzazione grafica.

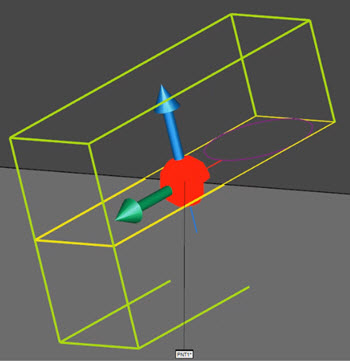

Esempio di punto di bordo con le visualizzazioni grafiche di quota, distanziatore e rientro usate nella finestra di visualizzazione grafica
Note sull'analisi grafica e l'estrazione delle caratteristiche del contorno dei punti di bordo
Se alcuni punti dell'analisi grafica calcolati sul piano del bordo non sono visibili, considerare quanto segue.
Punti delle linee di bordo - Sul piano di riferimento vengono visualizzati tutti i punti delle linee di bordo restituiti dall'estrattore dell'elemento. Per l'analisi, i punti delle linee di bordo sono calcolati usando la distanza (valore del rientro) tra il centro del piano di riferimento (il centro dell'area della superficie circolare definita dal valore del distanziatore) e la linea del bordo.
Punti del piano di riferimento - Se il valore del distanziale è 0.0, i punti del piano di riferimento non vengono visualizzati. Se il valore del distanziale non è 0.0, i punti del piano di riferimento sono estratti dalla nuvola di punti, applicando le seguenti regole che usano i dati statistici del piano restituiti dall'estrattore dell'elemento.
Regola 1: tutti i punti che si trovano all'esterno di un
cilindro immaginario sono scartati.
Regola 2: tutti i punti che si trovano a una distanza da un piano immaginario maggiore del valore massimo dell'errore del piano sono scartati.
Regola 3: se i punti rimanenti sono più numerosi di un valore prestabilito (19.900), vengono ridotti uniformemente fino a raggiungere il valore ammesso.
Per l'analisi, ogni punto del piano di riferimento viene calcolato usando la distanza dal piano di riferimento dal piano di riferimento e dal piano della superficie misurata.
Le seguenti due immagini mostrano l'analisi grafica laser di un punto di bordo.
