Analisi grafica discontinuità e dislivello

L'anali di discontinuità e dislivello è composta di tre zone. Vedere la figura alla fine di questo argomento.

Zona di discontinuità - Nella zona di discontinuità i punti sono analizzati in una casella centrata sul punto di discontinuità e orientata lungo il vettore di discontinuità. L'altezza della casella è il 60% della lunghezza della discontinuità. La larghezza è il 130% della lunghezza della discontinuità.
Zona del dislivello lato principale - Nella zona del dislivello lato principale, o punti sono analizzati in un'area che parte dal punto sul lato principale in una direzione opposta a quella del vettore del bordo del lato principale. È lunga il 60% della lunghezza della discontinuità.
Zona del dislivello lato mirino - Nella zona del dislivello lato mirino, o punti sono analizzati in un'area che parte dal punto sul lato del mirino in una direzione opposta a quella del vettore del bordo del lato del mirino. È lunga il 60% della lunghezza della discontinuità.

L'analisi di discontinuità e dislivello viene eseguita usando questi elementi misurati.

PC-DMIS calcola la distanza dei punti della discontinuità e dislivello misurati sulla base dei seguenti quattro piani di riferimento misurati.

I primi due piani sono i piani di riferimento per l'analisi della discontinuità definiti dai due punti di distanza minima misurati (dove viene calcolata la distanza della discontinuità) e dal vettore della discontinuità misurato.
Il terzo piano è il piano di riferimento misurato per l'analisi sul lato principale. È definito dal punto misurato sul lato principale e dal vettore misurato della superficie sul lato principale.
Il quarto piano è il piano di riferimento misurato per l'analisi sul lato del mirino. È definito dal punto misurato sul lato del mirino e dal vettore della superficie misurato sul lato del mirino.

Per ridurre il tempo di analisi, PC-DMIS usa solo i punti più vicini al piano di taglio (meno di 0,5 mm o 0,19685 pollici).

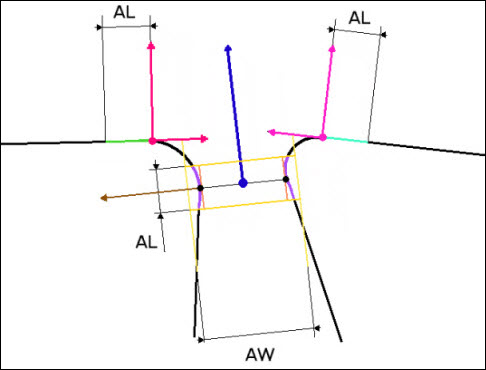

Diagramma dell'analisi grafica
