Per un esempio visivo di questi parametri, si consultino i diagrammi più sotto.
Dislivello Questa casella definisce il dislivello tra due pezzi in lamiera accostati. Il segno positivo o negativo del valore del dislivello dipende se questo è sopra o sotto il lato "principale".
Discontinuità - Questa casella definisce la distanza (sullo stesso piano) tra pezzi in lamiera accostati.
Rientro - Il rientro specifica distanza, a partire dal bordo, rispetto alla quale PC-DMIS misura il dislivello.
Distanziatore - È un cerchio nel punto di rientro usato per calcolare i vettori normali alla superficie usati nei calcoli.
Discontinuità Direzione (vettore) - Queste caselle nel riquadro Proprietà elemento definiscono la direzione della discontinuità.

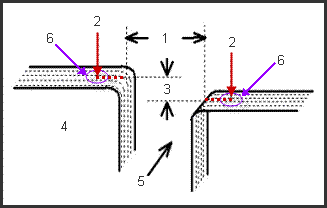

Grafico della discontinuità e dislivello
Legenda:
1 - Discontinuità
2 - Rientro
3 - Dislivello (il dislivello negativo è mostrato a sinistra)
4 - Lato principale
5 - Vettore di taglio
6 - Distanziatore
Il lato “principale” si trova sempre alla sinistra della direzione della scansione/della discontinuità.
La direzione della scansione è controllata dal vettore di taglio specificato e non dalla direzione della striscia laser.
Direzione di scansione
(A) - Lato principale (B) - Movimento della scansione
Il lato “principale" si trova sempre alla sinistra del vettore di taglio.

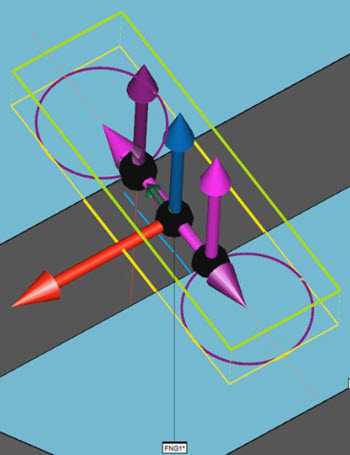

Esempio di discontinuità e dislivello nella finestra di visualizzazione grafica che mostra il rientro (linee rosse), il distanziatore (cerchi porpora), la quota (linea blu), la regione di taglio orizzontale (linee gialle), la regione di taglio verticale (verde), il vettore della vista (freccia blu) e il vettore di taglio (freccia rossa).
