Scheda Proprietà della zona di delimitazione laser
La scheda Proprietà zona di delimitazione laser permette di impostare i parametri per scartare i punti al di fuori di una regione specificata all'interno del campo visivo del sensore. Ciò permette di conservare soltanto i dati pertinenti.
Area trapezoidale: è il grande trapezoide verde nella vista laser (vedere sotto) che rappresenta il massimo campo di vista del sensore. La zona di delimitazione si trova all'interno di questo campo di vista.
Zona di delimitazione basata sui sensori: è il trapezoide verde più piccolo all'interno del campo di vista del sensore.

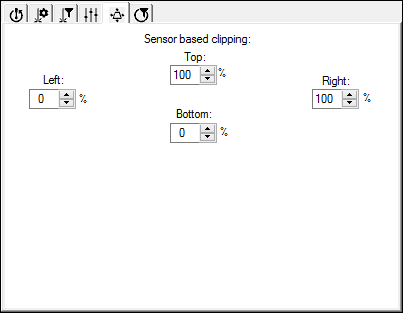

Nelle caselle Superiore, Sinistro, Destro e Inferiore possono essere impostati valori da 0 al 100 per cento per controllare la zona di taglio. Ciò permette di scartare i dati non necessari.
Quando i valori nelle caselle Inferiore e Sinistro sono pari allo 0% e i valori nelle caselle Superiore e Destro sono pari al 100%, il sensore conserva tutti i dati collezionati, perché la regione di taglio corrisponde all'intero campo visivo.
Esempio di sfoltimento dati con Superiore 85, Inferiore 85, Sinistro 15, Destro 15
Ad esempio, si può usare la zona di taglio per misurare un foro. Poiché non si desidera che i dati di in foro adiacente interferiscano con il calcolo dell'elemento, si può definire la zona di taglio, eliminando così i dati indesiderati.
