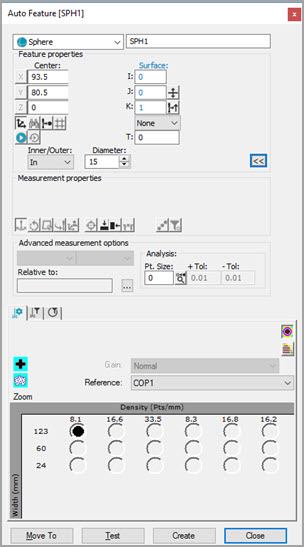

Finestra di dialogo Elemento automatico - Sfera
Per misurare una sfera con un sensore laser, procedere come segue.
Aprire la finestra di dialogo Elementi automatici e selezionare Sfera.
Nella casella Interno/Esterno, scegliere In o Out.
Eseguire una delle seguenti operazioni:
Fare clic più volte sul CAD, in modo da definire posizione e vettore della sfera. Immettere manualmente le informazioni mancanti.
Nella finestra di visualizzazione grafica, usare la scheda Laser per spostare la macchina sulla posizione della sfera. Quindi, nel riquadro Proprietà elemento, fare clic sul pulsante Leggi punto da posizione (
). Immettere manualmente le informazioni mancanti come interno/esterno, diametro, lunghezza, e altri parametri.
Inserire manualmente i valori teorici di X, Y, Z, I, J, K, interno/esterno diametro, lunghezza, quota, e altri parametri.
Immettere le informazioni necessarie nelle schede della casella degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede delle proprietà Scansione laser, Filtraggio laser e Taglio laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic su Crea, quindi su Chiudi.
Vedere anche:
Parametri specifici di una sfera
