Visualizzazione predefinita della finestra di dialogo Allineamento mesh/CAD
La finestra di dialogo Allineamento mesh/CAD contiene le seguenti opzioni:
ID - Questa opzione visualizza l'etichetta di identificazione dell'allineamento.
Riferimento - Selezionare l'oggetto di riferimento per l'allineamento, normalmente lo stesso CAD o una mesh definita. La mesh è allineata al riferimento selezionato.
Mesh - Questo elenco permette di scegliere la mesh da usare nell'allineamento.
Scostamento - Definisce un valore dello scostamento di un modello CAD della superficie ed è normalmente usato con pezzi in lamiera. Essenzialmente, l'uso dello scostamento conferisce uno spessore al modello CAD della superficie cosicché è possibile allineare i dati della mesh a una faccia differente non rappresentata nel modello CAD della superficie. Ad esempio, se si ha un modello CAD della superficie superiore del pezzo ma si desidera eseguire l'allineamento a una superficie inferiore corrispondente, si può applicare un valore dello scostamento come spessore del pezzo per allineare i dati della scansione al lato inferiore. Usare un valore positivo se si desidera applicare uno spessore nella stessa direzione del vettore normale alla superficie; usare un valore negativo se si desidera applicare uno spessore nella direzione opposta a quella del vettore normale. È disponibile solo per gli allineamenti tra mesh e CAD.
Auto - Questo riquadro permette di allineare automaticamente il CAD e la mesh usando il pulsante Calcola. È disponibile solo per gli allineamenti tra mesh e CAD.
Coppie di punti - Questo riquadro permette di creare un allineamento approssimativo basato sui punti del CAD che corrispondono ai punti selezionati nella mesh. Una volta selezionate le coppie necessarie, fare clic su Calcola per eseguire l'allineamento approssimativo.
Affina allineamento - Questo riquadro consente di affinare l'allineamento. Per l'allineamento tra mesh è disponibile solo l'opzione Distanza massima.
A seconda dell'allineamento eseguito, il riquadro Affina allineamento della finestra di dialogo può contenete le seguenti voci.
Punti totali - Questa casella definisce il numero di punti di campionamento casuale usati per affinare l'allineamento. Questo numero deve essere almeno pari a 3. Un buon valore è di circa 200 punti.
Iterazioni massime - Questa casella definisce il numero ripetizioni del processo per affinare l'allineamento.
Calcola - Questo pulsante avvia il processo di affinamento dell'allineamento. Una barra di avanzamento sulla barra di stato mostra il progresso dell'allineamento man mano che il processo esegue le iterazioni.
Dev. standard massima - La deviazione standard massima è quella usata durante l'esecuzione di un allineamento automatico. Se il valore immesso viene superato durante l'esecuzione del comando, all'utente vienecheisto di prendere se desidera coppie di punti sul CAD o sulla nuvola di punti. Il valore -1 disabilita la funzionalità della deviazione standard massima.
Distanza massima - Definisce la massima distanza dal CAD entro cui PC-DMIS crea punti validi per la mesh. Se non si immette nessun valore il software usa il valore predefinito 0 (zero) e la distanza massima diventa la metà della distanza cella casella che delimita il CAD.
Risultati - Questo riquadro contiene le seguenti voci.
Caselle informative che mostrano la deviazioni media, la deviazione massima e la deviazione standard dei dati della mesh rispetto a quelli del modello CAD.
Istogramma - Questo pulsante prende un campione casuale di punti dalla mesh e li proietta sul CAD. La finestra di dialogo Istogramma di allineamento mostra le deviazioni di questo campione.

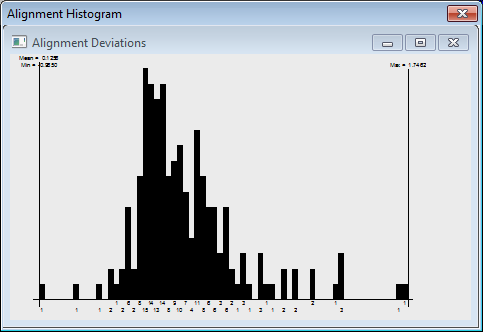

Esempio di finestra di dialogo Istogramma di allineamento per la mesh selezionata
Matrice - Questo pulsante visualizza la finestra di dialogo Matrici di allineamento per l'allineamento delle mesh. Verranno elencati i valori numerici dell'allineamento delle mesh nelle matrici di scostamento e rotazione.

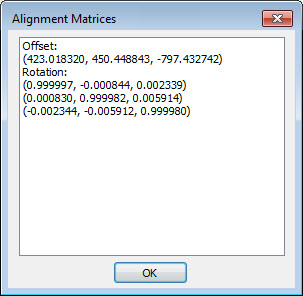

Esempio di finestra di dialogo Matrici di allineamento per l'allineamento delle nuvole di punti.
