Operatore ESPORTA Mesh

Per creare un un operatore ESPORTA Mesh procedere come segue.

  1. Fare clic sul pulsante Operatore Mesh () nella barra degli strumenti Mesh (Visualizza | Barre degli strumenti | Mesh) per accedere alla finestra di dialogo Operatore Mesh.

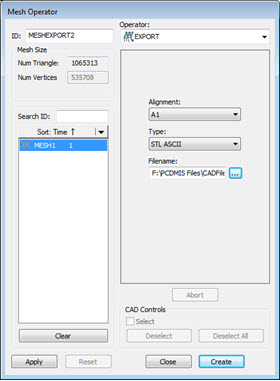

Finestra di dialogo Operatore Mesh - Operatore ESPORTA

  1. Selezionare l'operatore ESPORTA nell'elenco Operatore.

  2. Selezionare la mesh nella casella Elenco elementi.

  3. Selezionare le opzioni da usare. L'operatore ESPORTA mesh usa le seguenti opzioni.

Allineamento: indica il tipo di allineamento da includere nell'esportazione dei dati.

Tipo: le opzioni per l'operatore ESPORTA sono STL ASCII e STL Binario.

Nome file: indica il nome del file di esportazione. Immettere il percorso e il nome del file o usare il pulsante Sfoglia per navigare fino ad esso.

  1. Fare clic su Crea e il comando ESPORTA sarà inserito nella finestra di modifica. Il comando è MESH/OPER,ESPORTA. I dati della mesh saranno esportati nella posizione del file definito nella casella Nome file.

Per esempio:

ESPORTAMESH1=MESH/OPER,ESPORTA,FORMATO=STL ASCII,NOMEFILE=F:\PCDMIS FILE\STL\TEST1_STL.STL,

REF,MESH1,,
