Operatore IMPORTA Mesh

Per creare un un operatore IMPORTA mesh procedere come segue.

  1. Fare clic sul pulsante Operatore Mesh () nella barra degli strumenti Mesh (Visualizza | Barre degli strumenti | Mesh) per accedere alla finestra di dialogo Operatore Mesh.

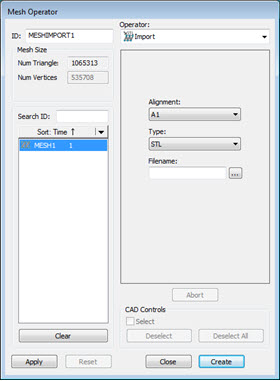

Finestra di dialogo Operatore Mesh - Operatore IMPORTA

  1. Selezionare l'operatore IMPORTA nell'elenco Operatore.

  2. Selezionare la mesh nella casella Elenco elementi.

  3. Selezionare le opzioni da usare. L'operatore IMPORTA mesh usa le seguenti opzioni.

Allineamento: indica il tipo di allineamento da includere nell'esportazione dei dati.

Tipo: l'opzione per l'operatore IMPORTA è STL.

Nome file: indica il nome del file da importare. Immettere il percorso e il nome del file o usare il pulsante Sfoglia per navigare fino ad esso.

  1. Fare clic su Crea. Il comando IMPORTA sarà inserito nella finestra di modifica. Il comando è MESH/OPER,IMPORTA. I dati della mesh saranno importati nella posizione del file definito nella casella Nome file.

Per esempio:

IMPORTAMESH1=MESH/OPER,IMPORTA,FORMATO=STL ASCII,NOMEFILE=F:\PCDMIS FILE\STL\Test2_STL.STL,

REF,MESH1,,
