Descrizione della finestra di dialogo Allineamento nuvola di punti/CAD

Visualizzazione predefinita della finestra di dialogo Allineamento nuvola di punti/CAD

La finestra di dialogo Allineamento nuvola di punti/CAD contiene le seguenti opzioni:

ID - Visualizza l'etichetta di identificazione dell'allineamento.

Riferimento - Selezionare il punto di riferimento per l'allineamento, normalmente nello stesso CAD o in una nuvola di punti definita.

Nuvola di punti - Permette di scegliere la nuvola di punti da usare nell'allineamento.

Scostamento - Definisce un valore di scostamento per un modello CAD della superficie ed è normalmente usato con pezzi in lamiera metallica. Essenzialmente, l'uso dello scostamento conferisce uno spessore al modello CAD della superficie cosicché è possibile allineare i dati della nuvola di punti to a una faccia differente non rappresentata nel modello CAD della superficie. Ad esempio, se si ha un modello CAD della superficie superiore del pezzo ma si desidera eseguire l'allineamento a una superficie inferiore corrispondente, si può applicare un valore di scostamento come spessore del pezzo per allineare i dati della scansione al lato inferiore. Usare un valore positivo se si desidera applicare uno spessore nella stessa direzione del vettore normale alla superficie; usare un valore negativo se si desidera applicare uno spessore nella direzione opposta a quella del vettore normale. Questa opzione è disponibile solo per gli allineamenti tra nuvole di punti e CAD.

Auto - Questo riquadro permette di allineare automaticamente il CAD e la nuvola di punti usando il pulsante Calcola. Questa opzione è disponibile solo per gli allineamenti tra nuvole di punti e CAD.

Coppie di punti - Questo riquadro permette di creare un allineamento approssimativo basato sui punti selezionati nel CAD che corrispondono ai punti selezionati nella nuvola. Una volta selezionate le coppie necessarie, è possibile usare il pulsante Calcola per eseguire l'allineamento approssimativo.

Affina allineamento - Questo riquadro consente di affinare l'allineamento. Per l'allineamento tra nuvole di punti è disponibile solo l'opzione Distanza massima.

A seconda dell'allineamento eseguito, il riquadro Affina allineamento della finestra di dialogo può contenete le seguenti voci.

Le prime due opzioni (Punti totali e Iterazioni massime) sono disponibili solo se PC-DMIS NON è configurato per usare l'SDK di Reshaper per i calcoli di allineamento. Per i dettagli sull'uso dell'SDK per i calcoli di allineamento, vedere l'argomento "UseSDKForCopCadAlignments" nella documentazione dell'Editor delle impostazioni di PC-DMIS.

Punti totali - Questa casella definisce il numero di punti di campionamento casuale usati per affinare l'allineamento. Questo numero deve essere almeno pari a 3. Un buon valore è di circa 200 punti.

Iterazioni massime - Questa casella definisce il numero ripetizioni del processo per affinare l'allineamento.

Calcola - Questo pulsante avvia il processo di affinamento dell'allineamento. Una barra di avanzamento sulla barra di stato mostra il progresso dell'allineamento man mano che il processo esegue le iterazioni.

Dev. standard massima - La deviazione standard massima è quella usata durante l'esecuzione di un allineamento automatico. Se il valore immesso viene superato durante l'esecuzione del comando, all'utente vienecheisto di prendere se desidera coppie di punti sul CAD o sulla nuvola di punti. Il valore -1 disabilita la funzionalità della deviazione standard massima.

Distanza massima - Definisce la massima distanza dal CAD entro cui PC-DMIS creca punti validi per la nuvola di punti. Se non si immette nessun valore il software usa il valore predefinito 0 (zero) e la distanza massima diventa la metà della distanza cella casella che delimita il CAD.

Risultati - Questo riquadro contiene le seguenti voci.

Caselle informative che mostrano la deviazioni media, la deviazione massima e la deviazione standard della nuvola di punti rispetto al modello CAD.

Istogramma - Questo pulsante prende un campione casuale di punti dalla nuvola, li proietta sul CAD e quindi mostra le deviazioni del campione nella finestra di dialogo Istogramma di allineamento della nuvola di punti.

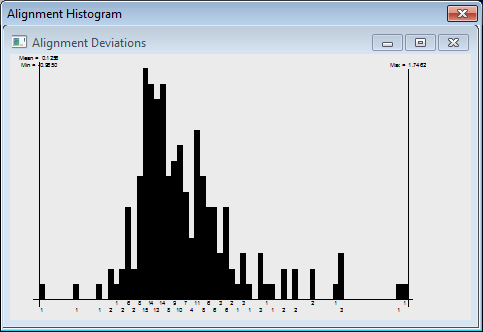

Esempio di finestra di dialogo Istogramma di allineamento di nuvole di punti

Matrice - Questo pulsante visualizza la finestra di dialogo Matrici di allineamento per l'allineamento delle nuvole di punti. Verranno visualizzati i valori numerici dell'allineamento: lo scostamento e la matrice della rotazione.

Esempio di finestra di dialogo Matrici di allineamento per l'allineamento delle nuvole di punti.
