Nella finestra di dialogo Informazioni sul punto della nuvoli di punti è possibile vedere informazioni specifiche sui punti della nuvola.
Per accedere a questa finestra di dialogo, procedere come segue.
Fare clic sul comando NUV nella finestra di modifica per selezionarlo, quindi premere il tasto funzione F9. Verrà visualizzata la finestra di dialogo Nuvola di punti per il comando NUV.
Fare clic su un punto della nuvola nella finestra di visualizzazione grafica. Verrà visualizzata la finestra di dialogo Informazioni sul punto della nuvoli di punti.

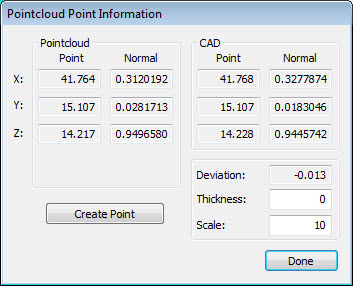

Finestra di dialogo Informazioni sul punto della nuvoli di punti
In questa finestra di dialogo è possibile visualizzare i valori dei vettori XYZ e Normale relativi al punto della nuvola, nonché l'ID del punto selezionato. Vengono visualizzati anche i corrispondenti valori dei vettori XYZ e Normale del CAD.
Deviazione - Visualizza la distanza dal punto della nuvola di punti al punto CAD corrispondente.
Spessore - Il software aggiunge questo valore alla deviazione dal valore CAD che calcola quando si fa clic su un punto della nuvola. Ad esempio, questo valore è utile quando si desidera aggiungere lo spessore di un materiale a un modello di superficie CAD.
Scala - Questo valore determina la scala secondo cui la freccia di deviazione sarà visualizzata nella finestra di visualizzazione grafica. Ad esempio, una scala pari a 10 visualizza una freccia con una lunghezza pari a dieci volte la deviazione.
La freccia della deviazione viene visualizzata quando si seleziona un punto nella finestra di visualizzazione grafica. La freccia indica la direzione della deviazione del punto dal CAD.
Freaccia della deviazione di un punto
Pulsante Crea punto - Crea un punto distanziato selezionato. Il software denomina il punto distanziato costruito con la seguente convenzione quindi aggiunge il punto alla routine di misurazione: <nome nuvola di punti>_P<ID punto> (per esempio, COP1_P185048).
Se si usa un sensore laser quando si fa clic su Crea punto, il software crea un punto sulla superficie laser invece di un punto distanziato costruito.
Punto costruito da nuvola punti
Utilizzo di dati di punti per elementi automatici
Con la finestra di dialogo Elemento automatico aperta, è possibile selezionare nella nuvola i punti desiderati per fornire dati di input di un certo elemento automatico. Per ulteriori informazioni vedere "Estrazione di un elemento automatico".
