Numero lati - Questo parametro definisce il numero di lati utilizzati sul poligono. Per i tastatori laser, il numero di lati dell'elemento automatico Poligono è fissato a 6.
Diametro - Il valore in questa casella definisce il diametro del poligono.
Quota - Questo parametro controlla quali dati sono usati da PC-DMIS per calcolare le caratteristiche dell'elemento. È possibile utilizzare il valore della quota per eliminare dati in uno smusso o in qualche altra porzione di transizione della forma dell'elemento che non si desidera includere nel calcolo. Specificando un valore positivo si indica a PC-DMIS dove posizionarsi lungo l'elemento per calcolarne le caratteristiche. Se la quota è 0, l'elemento sarà calcolato alla quota del piano della superficie, usando i dati che si trovano alla minima distanza possibile dalla sua superficie. Per un qualsiasi altro valore della quota, l'elemento verrà calcolato a quella distanza dalla superficie. A causa delle limitazioni dell'hardware, se per questo tipo di elemento si utilizza un valore della quota maggiore di 0 è necessario usare almeno 0,3 mm (0,01181 in).
Il valore predefinito della quota è zero. Questo è il valore predefinito per un elemento Piano senza bordi estrusi. Questo valore dovrebbe essere modificato solo a seguito di requisiti specifici del disegno del pezzo. Altrimenti, PC-DMIS cercherà inutilmente di localizzare i punti alla quota specificata, causando nel modulo di estrazione dell'elemento un errore nel calcolo dell'elemento.
Ad esempio, una quota pari a 3 indica che si desidera utilizzare per il calcolo tutti i dati ad almeno 3 mm (o pollici, a seconda dell'unità di misura della routine di misurazione) dalla superficie. Se si specifica zero, ciò indica che si vogliono usare tutti i dati disponibili nel calcolo. Per elementi di spessore ridotto, il valore 0 può essere valido; ma per pezzi dotati di un certo spessore è probabile che si debba specificare una quota per ottenere risultati più precisi.
Anche se si definisce una quota maggiore di zero, i risultati misurati sono sempre proiettati sul piano di giacitura dell'elemento.

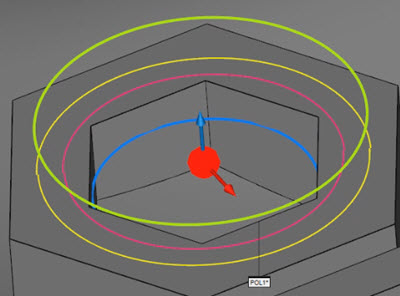

Esempio di poligono nella finestra di visualizzazione grafica che mostra:
la fascia circolare (cerchi rosa);
la sovrascansione orizzontale (cerchio giallo);
la sovrascansione verticale (cerchi verdi);
la quota (blu).
