Estrazione elemento - Fascia circolare
La zona di una fascia circolare serve per calcolare il piano di proiezione e il vettore perpendicolare dell'elemento. I dati dell'elemento saranno proiettati sul piano della fascia circolare. Per eseguire l'estrazione di elementi per cerchi, asole rotonde e asole quadrate, è possibile utilizzare i seguenti comandi delle fasce circolari.
Abilita - Quando questa opzione è selezionata, le opzioni della fascia circolare sono attive.
I seguenti valori predefiniti sono utilizzati quando le opzioni Cerchio automatico, Asola rotonda automatica e Asola quadrata automatica sono disabilitate:
Distanza interna = 0.4x il valore del diametro teorico
Distanza esterna = Distanza interna valore + 3mm
Distanza interna: Fornisce la distanza dal raggio dell'elemento teorico oppure la forma del bordo interno della fascia circolare. Questo valore viene espresso nelle unità di misura della routine di misurazione e deve essere maggiore o uguale a zero (il valore zero indica che un bordo interno della fascia circolare coincide con il valore nominale dell'elemento.) Vedere l'immagine sottostante.
Distanza esterna: Fornisce la distanza dal raggio teorico dell'elemento o la forma del bordo esterno della fascia circolare . Questo valore viene espresso nelle unità di misura della routine di misurazione e deve essere maggiore o uguale a quello della distanza interna. Vedere l'immagine sotto.

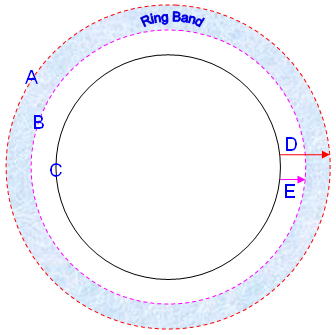

(A) Bordo esterno banda anello
(B) Bordo interno banda anello
(C) Valore teorico dell'elemento
(D) Distanza esterna
(E) Distanza interna
