I sensori CMS forniscono un riquadro supplementare denominato Zoom aggiunto in fondo alla scheda Proprietà scansione laser della casella degli strumenti del tastatore. Questo riquadro indica al sensore di lavorare in stati di zoom predefiniti, e ciascuno stato comprende una specifica combinazione di frequenza, densità dati e larghezza del FOV (campo visivo) del sensore.

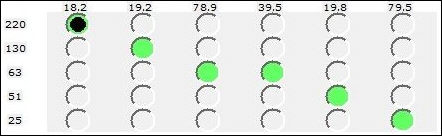

Esempio di riquadro di zoom
Questa area contiene dei pulsanti di opzione sistemati come in una tabella, con colonne e righe. Nella parte superiore delle colonne è riportata la densità dei dati. Al lato, le righe elencano la larghezza del FOV. È possibile selezionare solo combinazioni appropriate (i pulsanti di opzione con uno sfondo verde). Le combinazioni non appropriate sono non selezionabili.
Tenendo il puntatore del mouse sopra un pulsante di opzione valido vengono visualizzate le informazioni sulla modalità di scansione selezionata in un suggerimento giallo.
Esempio di suggerimento sotto il mouse

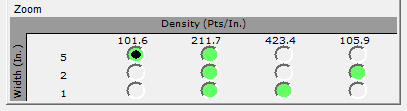

Esempi di stati dello zoom di scansione per un sensore CMS
Ingrandire il visualizzatore della guida e fare clic sull'immagine sotto. Notare come i diversi stati della scansione modifichino la visualizzazione nella scheda Laser:
4,1 punti/mm e 124 mm di larghezza
8,4 punti/mm e 60 mm di larghezza
16,8 punti/mm e 24 mm di larghezza
Stati dello zoom di scansione disponibili per i sensori HP-L-20.8
Larghezza (mm) |
Densità (punti/mm) |
 |
