Selezionare l'opzione del menu Inserisci | Definizione hardware | Tastatore per aprire la finestra di dialogo Utility tastatore. (Questa finestra di dialogo viene visualizzata automaticamente ogni volta che si crea una nuova routine di misurazione).

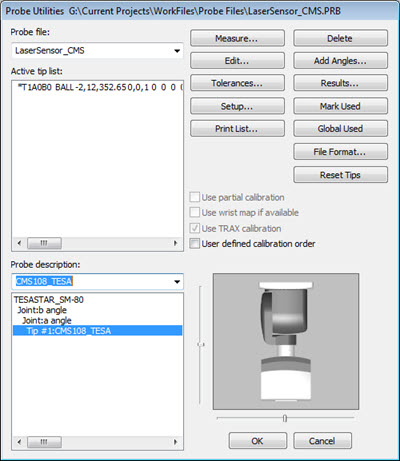

Finestra di dialogo Utility tastatore
Nella casella File tastatore immettere un nome che descriva il sensore laser.
Nell'elenco dei componenti in basso, selezionare il testo Nessun tastatore definito per evidenziarlo.
Selezionare il tastatore da usare nell'elenco Descrizione tastatore. La maggior parte dei sensori laser si collega direttamente alla testa PH10M. Un sensore CMS 108 usato su una macchina DCC si collega alla testa Tesastar. È possibile montare un sensore CWS o WLS su un polso con un connettore TKJ, o su un OPTIV_FIXED sulle macchine multisensore.
Se necessario, selezionare altri componenti nello stesso modo per "collegamenti vuoti" fino al completamento della definizione del tastatore. Un tastatore definito mostra una punta nell'elenco delle punte attive.
Una volta definita la punta, il software non mostra più l'immagine del tastatore. Questo affinché l'immagine grafica del tastatore non impedisca la vista del pezzo durante la misurazione. Tuttavia, se si desidera abilitare la visualizzazione dei componenti del tastatore, fare doppio clic sul componente per aprire la finestra di dialogo Modifica componente tastatore. Selezionare la casella di opzione Disegna questo componente.
Se si usano polsi PH10, Tesa o polsi con un terzo asse continuo, è necessario verificare che gli angoli siano correttamente regolati per la visualizzazione. In caso contrario, PC-DMIS non può correlare correttamente i dati del sensore con la posizione della macchina. Se il tastatore non ruota correttamente intorno all'asse, si può impostare manualmente una rotazione supplementare. A questo scopo, fare clic con il pulsante destro del mouse sul componente e cambiare il valore dell'angolo di rotazione predefinito intorno all'asse conformemente alla rotazione desiderata.
Il file del tastatore non definisce l'orientamento del sensore intorno al giunto, ma solo il vettore del tastatore.
