Server TCP/IP della nuvola di punti

PC-DMIS ha diverse opzioni che usano la comunicazione con il protocollo TCP/IP per restare in attesa o connettersi a un client di terzi.

Importazione off-line da un server TCP/IP di una nuvola di punti

Questa funzione off-line permette di importare una nuvola di punti da un'applicazione client in PC-DMIS (l'applicazione server). Quando PC-DMIS riceve i dati della nuova nuvola di punti, esegue automaticamente off-line la routine di ispezione. Vedere "Formati generici di importazione dei file".

Nella barra degli strumenti Nuvola di punti fare clic sul pulsante Ricezione dati dal server TCP/IP della nuvola di punti per porre PC-DMIS in attesa. Quando è in questo stato, PC-DMIS è promto e aspretta di ricevere il file dalla nuvola di punti. L'applicazione client deve iniziare a inviare i dati della nuvola di punti. Questo pulsante viene visualizzato solo quando PC-DMIS viene eseguito in modalità Offline. Fare clic una seconda volta sul pulsante per disattivare questa funzione.

Quando rileva un nuovo file di una nuvola di punti, PC-DMIS si comporta come segue.

Per creare la routine di misurazione iniziale per l'esecuzione off-line procedere come segue.

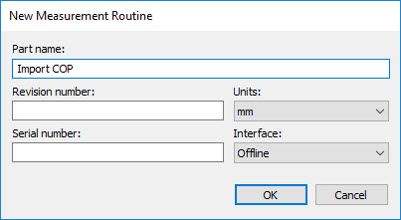

  1. Creare la routine di misurazione PC-DMIS con l'interfaccia off-line.

  1. Il software visualizza quindi la finestra di dialogo Utility tastatore. Selezionare SMARTSCAN come tastatore laser attivo off-line.

  1. Nella barra degli strumenti Nuvola di punti selezionare il pulsante Operazioni TCP/IP e quindi il pulsante Ricezione dati dal server TCP/IP della nuvola di punti .

Il pulsante Ricezione dati dal server TCP/IP della nuvola di punti è disponibile solo quando PC-DMIS viene eseguito in modalità offline.

  1. Nella finestra di dialogo Porta TCP/IP Client immettere l'ID della porta e fare clic su OK. Si può trovare l'ID della porta nell'applicazione client.

  1. PC-DMIS inizia a importare i dati della nuvola di punti non appena l'applicazione client avvia la funzione di invio. Il software visualizza lo stato di avanzamento dell'arrivo dei dati nella barra di stato di PC-DMIS, che si trova nell'angolo inferiore sinistro.

  2. Creare tutti necessari comandi della nuvola di punti (per esempio, Allineamento nuvola di punti, Mappa colori superficie nuvola di punti, ecc.), gli elementi automatici e le dimensioni.

  3. Salvare la routine di misurazione.

Formati generici di importazione dei file

PC-DMIS permette di importare i file delle nuvole di punti dei seguenti formati:

Sono i dati che per ogni striscia, linea o patch laser definiscono il vettore (IJK) della striscia, seguito dal valore XYZ dei punti sulla striscia. I valori XYZ dei punti possono essere separati da virgole o spazi.

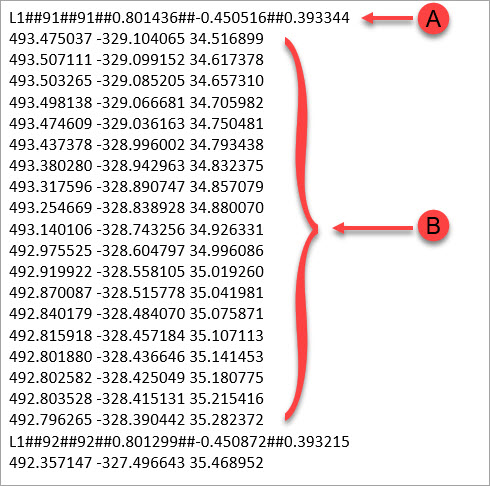

A - Numero univoco di identificazione della linea (striscia o patch laser) (opzionale) IJK della linea (dall'orientamento del sensore)

B - Valore XYZ dei punti sulla linea



Il file dei dati definisce i valori XYZ o XYZIJK di ogni punto. Per questi tipi di dati si preferisce usare XYZIJK poiché PC-DMIS usa il vettore dei punti nelle operazioni con le nuvole dei punti, come nel caso delle mappe dei colori delle superfici e dell'estrazione degli elementi. Il seguente esempio mostra i punti con i valori XYZIJK.

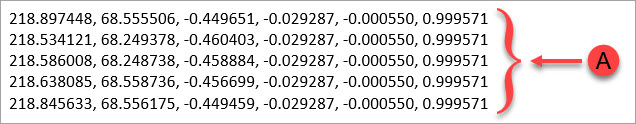

A - valore XYZIJK di ogni punto



Esportazione on-line in un server TCP/IP di una nuvola di punti

PC-DMIS può inviare i dati della nuvola di punti a un'applicazione software di terzi personalizzata. A questo scopo usa un protocollo di comunicazione TCP/IP. Pr stabilire il collegamento, l'applicazione personalizzata deve poter caricare il file di una libreria di collegamento dinamico (dll) chiamato PcDmisPointCloudClientDll.dll. È possibile chiedere questo file all'assistenza tecnica Hexagon.

Una volta che l'applicazione ha caricato il file .dll, per stabilire il collegamento fare clic su una di queste icone del server TCP/IP della nuvola di punti disponibile della barra degli strumenti Nuvola di punti di PC-DMIS.


Collegamento al server TCP/IP della nuvola di punti con copia locale - Questa opzione permette di stabilire il collegamento con il client e invia i dati della nuvola di punti direttamente al client. Al termine della scansione i dati della nuvola di punti rimangono all'interno della routine di misurazione.


Collegamento al server TCP/IP della nuvola di punti senza copia locale - Questa opzione permette di stabilire il collegamento con il client e invia i dati della nuvola di punti direttamente al client. Al termine della scansione i dati della nuvola di punti sono eliminati dalla della routine di misurazione.
