Riquadro Conversione in punti

Riquadro Conversione in punti

Il riquadro Conversione in punti della finestra di dialogo Scansione permette di creare i comandi per i punti laser. I comandi iniziano dai punti che compongono la scansione.

Elenco Tipo di punto

L'impostazione predefinita è nessun punto.

Per la scansione di un perimetro si può selezionare nell'elenco Punto di bordo o Punto di superficie. Per tutti gli altri tipi di scansioni si può selezionare solo Punto di superficie.

I punti sono raccolti in un comando GRUPPO compresso. Il nome del comando contiene il nome della scansione, quello della nuvola di punti ad essa associata e l'ID del punto preceduto da “Edge” (se si è selezionato un punto di bordo).

Testo della modalità di comando del gruppo di punti di superficie

Ecco un esempio di comando GRUPPO compresso che raccoglie punti di superficie:

NUV1 =NUV/DATI,DIM TOTALE=468492,DIM RIDOTTA=468492,

TROVANOM=NO,REF,SCN1,,

SCN1 = ELEM/SCANSIONE/PERIMETRO,NUMERO DI PUNTI=4,

MOSTRAPUNTI=NO,MOSTRATUTTIPARAM=NO,ID NUVOLA PUNTI=NUV

MIS/SCAN

SCANSIONE BASE/PERIMETRO,NUMERO DI PUNTI=4,

MOSTRAPUNTI=NO,MOSTRATUTTIPARAM=NO

FINE SCAN

FINE_MIS/

SCN1_NUV_PNT_GRP1=GRUPPO/MOSTRATUTTIPARAM=NO

CONTROLLO ESECUZIONE=COME SELEZIONATO

FINEGRUPPO/ID=SCN1_GRP1

Ecco un esempio di comando GRUPPO compresso che raccoglie punti di bordo:

SCN2 = ELEM/SCANSIONE/PERIMETRO,NUMERO_DI_PUNTI=3,MOSTRA_PUNTI=NO,MOSTRA_TUTTI_PARAMETRI=NO,ID NUVOLA PUNTI=NUV

MIS/SCAN

SCANSIONEBASE/PERIMETRO,NUMERO_DI_PUNTI=3,MOSTRA_PUNTI=NO,MOSTRA_TUTTI_PARAMETRI=NO

FINE SCAN

FINE_MIS/

SCN2_NUV_PUNTO DI BORDO_GRP2=GRUPPO/MOSTRATUTTIPARAM=SÌ

CONTROLLO ESECUZIONE=COME SELEZIONATO

PNT5 =ELEM/LASER/PUNTO BORDO/PREDEFINITO,CARTESIANO

TEOR/<133.992,0,0>,<0,-1,0>,<0,0,1>

REALE/<133.992,0,0>,<0,-1,0>,<0,0,1>

DEST/<133.992,0,0>,<0,-1,0>,<0,0,1>

QUOTA = 0

RIENTRO=1.5

DISTANZIATORE=0.5

MOSTRA PARAMETRI ELEMENTI=NO

MOSTRA_PARAM_LASER = SÍ

ID NUVOLA PUNTI=NUV

SUONO=OFF

TAGLIO ORIZZONTALE=3,TAGLIO VERTICALE=3

RIMUOVI I PUNTI CON LE NORMALI ALL'ESTERNO=ON,10

PNT6 =ELEM/LASER/PUNTO BORDO/PREDEFINITO,CARTESIANO

TEOR/<138.992,0,0>,<0,-1,0>,<0,0,1>

REALE/<138.992,0,0>,<0,-1,0>,<0,0,1>

DEST/<138.992,0,0>,<0,-1,0>,<0,0,1>

QUOTA = 0

RIENTRO=1.5

DISTANZIATORE=0.5

MOSTRA PARAMETRI ELEMENTI=NO

MOSTRA_PARAM_LASER = SÍ

ID NUVOLA PUNTI=NUV

SUONO=OFF

TAGLIO ORIZZONTALE=3,TAGLIO VERTICALE=3

RIMUOVI I PUNTI CON LE NORMALI ALL'ESTERNO=ON,10

PNT7 =ELEM/LASER/PUNTO BORDO/PREDEFINITO,CARTESIANO

TEOR/<143.992,0,0>,<0,-1,0>,<0,0,1>

REALE/<143.992,0,0>,<0,-1,0>,<0,0,1>

DEST/<143.992,0,0>,<0,-1,0>,<0,0,1>

QUOTA = 0

RIENTRO=1.5

DISTANZIATORE=0.5

MOSTRA PARAMETRI ELEMENTI=NO

MOSTRA_PARAM_LASER = SÍ

ID NUVOLA PUNTI=NUV

SUONO=OFF

TAGLIO ORIZZONTALE=3,TAGLIO VERTICALE=3

RIMUOVI I PUNTI CON LE NORMALI ALL'ESTERNO=ON,10

FINEGRUPPO/ID=SCN2_NUV_PUNTO BORDO_GRP2

I punti di bordo e i punti di superficie sono estratti dalla nuvola specificata nella scansione.

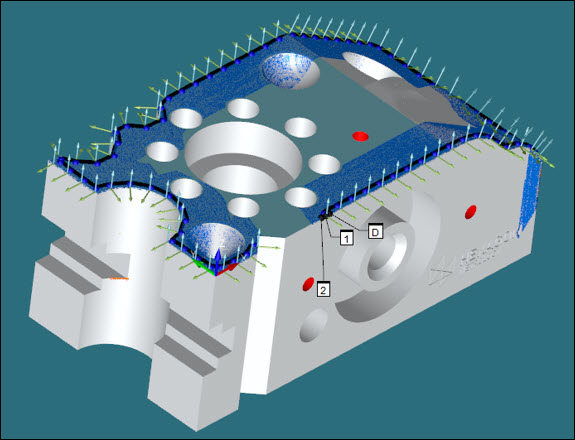

Si considerino le seguenti figure che mostrano i punti di superficie e i punti di bordo estratti da una nuvola di punti usando la finestra di dialogo Scansione della scansione di un perimetro:

Crea solo punti

Se si seleziona la casella di opzione Crea solo punti, PC-DMIS non crea il comando di scansione. In questo caso, il comando GRUPPO non contiene il nome della scansione.

Se si creano entrambi i comandi, il comando SCANSIONE precede il comando GRUPPO nella finestra di modifica.
