È possibile controllare la velocità della scansione laser simulata nei riquadri Scansione e Esecuzione della schedaAnimazione della finestra di dialogo Opzioni di impostazione (Modifica | Preferenze | Impostazione), o mediante il tasto funzione F5. Per i dettagli, vedere "Opzioni di impostazione: Scheda Animazione" nella documentazione delle funzioni base di PC-DMIS.

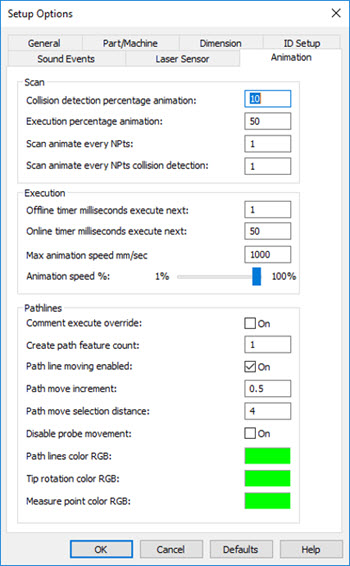

Opzioni di impostazione: Scheda Animazione
Il riquadro Scansione
Animazione scansione ogni N punti - Questo valore determina il numero di punti del percorso di scansione usati da PC-DMIS per l'animazione.
Nel caso della simulazione di una nuvola di punti, se si immette il valore "1", il software usa ogni punto della scansione, ottenendo un'animazione più fluida.
Se si usa un valore più grande (per esempio "10") per la simulazione della nuvola di punti, nella scansione laser il tastatore si muove dal punto 1 al punto 10 e mostra immediatamente tutte le strisce viola nella nuvola tra questi punti del percorso di scansione. Ne risulta un'animazione più rapida ma meno fluida. Il valore predefinito è 50.
Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere "ScanAnimateEveryNPts" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
Riquadro Esecuzione
Per la simulazione di una nuvola di punti, i parametri in questo riquadro sono normalmente impostati sui loro valori massimi.
Velocità massima di animazione (mm/sec) - Permette di definire la velocità massima di animazione usata dal tastatore animato nella finestra di visualizzazione grafica durante l'esecuzione della routine di misurazione. La velocità è indicata in mm per secondo. Può essere utile modificare questo valore in caso di routine di misurazione complesse in cui la rappresentazione dell'animazione sarebbe troppo lenta. Per aumentare l'intervallo di tempo tra gli aggiornamenti della visualizzazione dell'animazione, aumentare questo valore. Il questo modo il software esegue meno passi di animazione.
Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere "MaxAnimationSpeed" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
% della velocità di animazione - Questo cursore permette di regolare la percentuale della massima velocità di animazione in mm/sec usata da PC-DMIS.
Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere "AnimateSpeed" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
