PC-DMIS Laser visualizza nella finestra di visualizzazione grafica un indicatore colorato della linea di scansione per rappresentare la posizione della linea di scansione del raggio laser nello spazio in 3D. L'indicatore funziona solo quando si esegue PC-DMIS in modalità online e un sensore laser è puntato su un pezzo in tempo reale.
Fare clic sull'icona Avvia/Arresta nella scheda Laser per attivare o disattivare l'indicatore della linea di scansione (insieme alla vista laser).
Se il raggio laser rientra nell'intervallo, viene visualizzato nella finestra di visualizzazione grafica e lampeggia a ogni impulso laser. Man mano che il raggio laser si avvicina al pezzo, l'indicatore cambia colore. Quando si avvicina all'intervallo focale desiderato, cambia colore da rosso ad arancione, poi giallo, giallo-verde e infine verde.

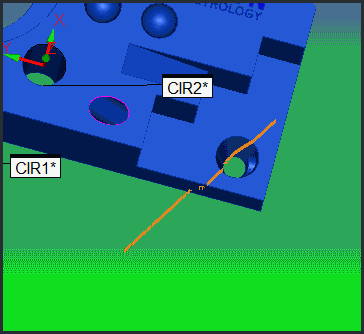

Esempio di indicatore della linea di scansione (arancione) che mostra che la posizione della linea di scansione del raggio laser è troppo lontana dal pezzo.
Questo colore verde indica che il raggio è alla distanza ottimale dal pezzo per la scansione.

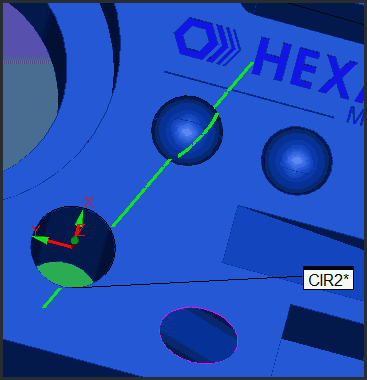

Esempio di indicatore della linea di scansione (verde) che mostra che la posizione della linea di scansione del raggio laser è alla distanza focale ottimale.
Se si sposta il raggio troppo vicino al pezzo, se ne allontanerà e l'indicatore da verde diventerà di nuovo rosso.
