Usando l'opzione del menu Operazione | Programmazione CNC | Usa distanza di lavoro, impostare nel controller NC la distanza di lavoro del pezzo da misurare.

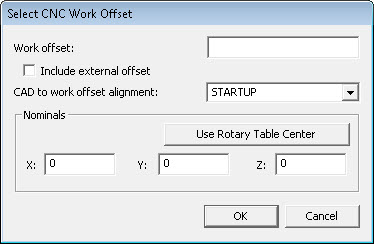

Finestra di dialogo Seleziona distanza di lavoro CNC
Annotare il numero. PC-DMIS NC supporta registri delle distanze di lavoro standard. (Esempio G54-G59 per i controlli stile Fanuc). L'obiettivo è associare l'allineamento iniziale di PC-DMIS NC alla distanza di lavoro.
Nel caso dei controller Heidenhain, modificare la tavola preimpostata o la tavola di riferimento.
Includere la distanza di lavoro esterna
Nel caso dei controller Fanuc, questa include come distanza totale il valore X, Y e Z di G53.
Caso 1: i centri delle tavole rotanti sono definiti nelle coordinate della macchina, fare clic sulla casella di opzione Includi distanza esterna per abilitarla.
SE G53 contiene 100, 200, 300 mm e G54, 1P21 contiene 1, 2, 3 mm, la distanza totale usata per calcolare la posizione del pezzo nelle coordinate della macchina è 101, 202, 303 mm. Questa posizione sarà usata per la definizione del centro della tavola rotante in PC-DMIS NC per calcolare la posizione del pezzo quando la tavola viene girata.
Caso 2: il centro della tavola rotante è posto in G53, accertarsi che la casella di opzione Includi distanza esterna sia deselezionata. Questo è compatibile con le versioni precedenti di PC-DMIS NC.
Questo modo di lavorare pone il centro della tavola rotante nello 0 (Zero). Le distanze di lavoro standard (G54,G55, etc.) definiscono una distanza da questo zero reale. La distanza di lavoro restituita per il pezzo (usando i numeri precedenti) è 1, 2, 3 mm.
