Per calibrare la tavola rotante:
Creare una nuova routine di misurazione PC-DMIS vuota.
Se si stanno calibrando due tavole rotanti o tavole rotanti sovrapposte occorrerà selezionare la Tavola W o la Tavola V prima di fare clic sul pulsante Calibra nella finestra di dialogo Impostazione tavola rotante. Occorre anche impostare a zero gli assi fisici di entrambe le tavole. Si dovranno eseguire le operazioni relative a tutti i seguenti passi su entrambe le tavole.
Nella finestra di dialogo Impostazione tavola rotante, fare clic sul pulsante Calibra per aprire la finestra di dialogo Calibrazione tavola rotante a infinite posizioni:

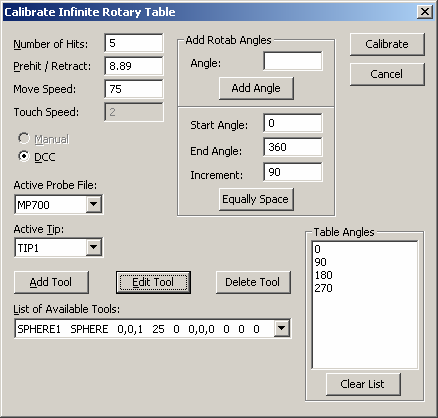

Finestra di Dialogo Calibrazione tavola rotante a infinite posizioni
Specificare i parametri del tastatore per il processo di calibrazione. Il numero di punti che saranno presi sull'utensile di calibrazione. Il valore della distanza di avvicinamento/ritrazione determina la distanza dalla posizione del punto di cui si muove il tastatore prima e dopo averlo acquisito. Il valore della velocità di movimento è una percentuale della velocità massima del tastatore.
Selezionare il file del tastatore attivo e la punta attiva da usare per la calibrazione.
Fare clic su Aggiungi utensile per definire un nuovo utensile di calibrazione oppure fare clic su Modifica utensile per cambiare un utensile di calibrazione esistente. Per ulteriori informazioni, vedere l'argomento "Aggiungi utensile" nel capitolo "Definizione dell'hardware della documentazione delle funzioni base di PC-DMIS. La posizione dell'utensile si trova sulla tavola rotante a zero gradi nelle coordinate della macchina. Per determinare la posizione dell'utensile, spostare manualmente il tastatore vicino alla "cima" del tastatore, leggere i contatori, e quindi aggiungere o sottrarre il raggio dei tastatori a uno degli assi. L'ultimo passo dipende dall'orientamento del tastatore rispetto alla tavola.
Per aggiungere un solo angolo della tavola rotante, immettere il valore del nuovo angolo nella casella Angolo, e fare clic sul pulsante Aggiungi angolo. L'angolo specificato sarà aggiunto all'elenco Angoli tavola.
Per aggiungere più angoli della tavola rotante, immettere i rispettivi valori nella caselle Angolo iniziale, Angolo finale e Incremento. Fare clic su Equidistanti per aggiungere nuovi angoli all'elenco degli angoli della tavola. Quindi, partire dell'angolo iniziale e incrementare di volta in volta fino all'angolo finale.
Fare clic sul pulsante Calibra. I comandi usati dal software per calibrare la tavola rotante sono scritti nella routine di misurazione in uso. PC-DMIS genererà i percorsi di misura per tutte le posizioni della sfera.

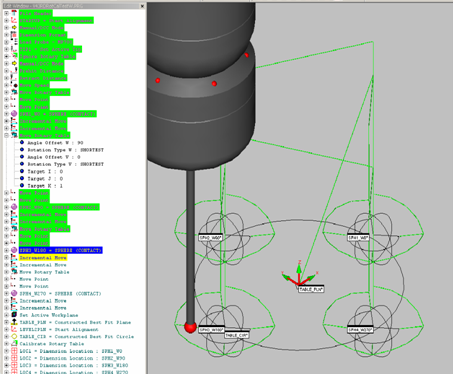

Linee del percorso di calibrazione di una tavola rotante e posizioni della sfera
Salvare la routine di misurazione per poterla eseguire quando si esegue la calibrazione viene eseguita conl'applicazione del server del Gateway di NC.
La calibrazione della tavola rotante inizierà immediatamente con la visualizzazione della finestra di dialogo Avvia Monitor. Avviare la routine di misurazione del Monitor sul controller; PC-DMIS NCI comanderà i necessari comandi di movimento e misurazione per calibrare la tavola.
