L'allineamento su 6 punti permette di eseguire un allineamento best-fit iterativo tridimensionale. I seguenti passaggi delineano una tipica procedura da utilizzare per stabilire un allineamento su 6 punti.
Misurare tre punti sulla superficie superiore per livellare rispetto all'asse Z.
Misurare due punti sulla superficie anteriore per ruotare sull'asse X.
Finalmente, misurare un punto per definire l'origine dell'asse Y.
Fare clic su Fine. Questo stabilirà l'origine corretta per l'allineamento.
PC-DMIS inserisce l'allineamento tridimensionale Best Fit. In seguito all'esecuzione, verrà visualizzata un'analisi grafica dell'allineamento tridimensionale best fit nella finestra Rapporto.

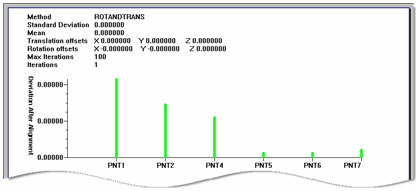

Esempio di un'analisi grafica di allineamento best fit
In questa analisi grafica dell'allineamento best fit tridimensionale vengono visualizzate le informazioni seguenti nella finestra Rapporto:
Intestazione: contiene alcuni dei valori utilizzati nell'allineamento Best Fit: metodo, deviazione standard, valore medio, spostamento di traslazione, spostamento di rotazione, iterazioni massime, iterazioni.
Asse verticale: mostra l'entità della deviazione dopo l'allineamento.
Asse orizzontale: mostra gli ID dei punti utilizzati nell'allineamento.
