Per eseguire una misurazione con il MI.Probe procedere come segue.
Accertarsi di aver fissato la punta idonea e di aver acceso il MI.Probe. Per i dettagli su come determinare lo stato del MI.Probe, vedere il riquadro "Display a LED del MI.Probe" nell'argomento "Uso del MI.Probe".
Quando il sistema riconosce il tastatore, lo visualizza nella finestra Pilota di MoveInspect AICON.
Esempio di finestra Pilota di MoveInspect AICON
PC-DMIS rileva automaticamente il MI.Probe e il diametro della punta. È possibile vedere la punta del MI.Probe sulla barra degli strumenti Impostazioni (Visualizza | Barre degli strumenti) e nella finestra di visualizzazione grafica.
Se il sistema MoveInspect non rileva la macchina entro un tempo prestabilito, PC-DMIS visualizza un messaggio di scadenza del time-out che recita "La macchina non risponde".
È possibile cambiare il valore del time-out nella voce di registro ConnectionTimeoutInSeconds. Per i dettagli, vedere "ConnectionTimeoutInSeconds" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
Posizionare il tastatore nella posizione di misura.
Acquisire un punto o eseguire una scansione. Per i dettagli su come eseguire una misurazione con il MI.Probe e sull'assegnazione dei pulsanti del tastatore, vedere "Assegnazione dei pulsanti del MI.Probe" nell'argomento "Uso del MI.Probe".

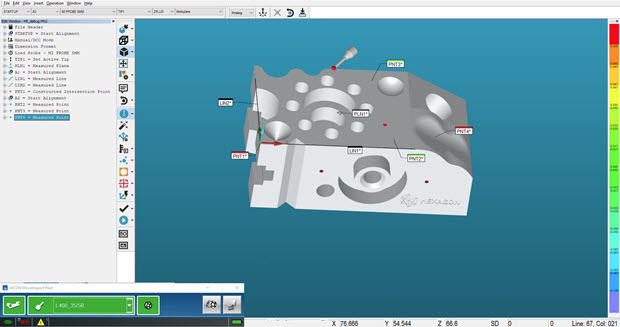

Esempio di una misurazione eseguita con MoveInspect
