Il metodo di scansione dell'asse di un corpo consente di eseguire la scansione di un pezzo specificando un piano di taglio su un determinato asse del pezzo e trascinando il tastatore attraverso tale piano di taglio. È opportuno eseguire la scansione del pezzo in modo tale che il tastatore intersechi il piano di taglio definito quante volte si desidera. Quindi, PC-DMIS procederà come segue.
Utilizzando i dati del controller, PC-DMIS esegue la ricerca dei due punti più vicini a entrambi i lati del piano di taglio, ogni volta che quest'ultimo viene intersecato.
Quindi, traccia una linea tra i due punti, in modo da forare il piano di taglio.
Il punto forato corrisponde ad un punto sul piano di taglio.
Poiché questa operazione viene eseguita ogni volta che si interseca il piano di taglio, vari punti saranno infine presenti su quest'ultimo.
È possibile utilizzare questo metodo per ispezionare più righe (PATCH) di scansione, specificando un incremento per la posizione del piano di taglio. Al termine della scansione della prima riga, il piano di taglio viene spostato nella posizione successiva mediante l'aggiunta della posizione corrente all'incremento. Quindi, è possibile continuare ad eseguire la scansione della riga successiva nella nuova posizione del piano di taglio.
Per ulteriori informazioni sugli altri comandi di questa scheda, vedere l'argomento "Funzioni comuni della finestra di dialogo Scansione" nel capitolo "Scansione di un pezzo"della documentazione delle funzioni base di PC-DMIS.
Per creare una scansione dell'asse di un pezzo, procedere come segue.
Selezionare l'opzione del menu Inserisci | Scansione | Asse corpo per aprire la finestra di dialogo Asse corpo.

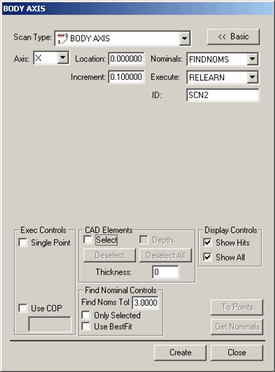

Finestra di dialogo Asse corpo
Specificare un nome personalizzato per la scansione nella casella ID se non si desidera utilizzare il nome predefinito.
Selezionare un asse nell'elenco Asse. Gli assi disponibili sono X, Y e Z. Il piano di taglio che il tastatore interseca deve essere parallelo a questo asse.
Nella casella Posizione, specificare una distanza dall'asse definito in cui si troverà il piano di taglio.
Nella casella Incremento, specificare la distanza tra piani se la scansione sarà eseguita tra più piani.
Se si utilizza un modello CAD, digitare una tolleranza per la ricerca nominali nella sezione dei controlli della ricerca nominali. Definisce la distanza massima ammessa tra il punto centrale della sfera e la posizione nominale nel CAD.
Impostare tutte le altre opzioni necessarie nella finestra di dialogo.
Fare clic su Crea. PC-DMIS inserisce la scansione base.
Eseguire la routine di misurazione. Quando PC-DMIS esegue la scansione, viene visualizzata la finestra di dialogo Opzioni di esecuzione e PC-DMIS attende l'arrivo dei dati dal controller.
Trascinare manualmente il tastatore avanti e indietro sulla superficie su cui si desidera eseguire la scansione. Quando il tastatore su avvicina a un piano di taglio definito, si udrà un tono acustico continuo che aumenta gradualmente di frequenza finché il tastatore non attraversa il piano. Questo segnale acustico permette di stabilire la vicinanza del tastatore ai diversi piani di taglio. PC-DMIS accetterà i punti dal controller ogni volta che il tastatore interseca il piano definito.
