Il metodo di scansione con distanza fissa permette di ridurre I dati misurati, impostando il valore della distanza nel campo Distanza tra i punti. PC-DMIS inizia dal primo punto e riduce la scansione eliminando i punti che si trovano in una posizione più vicina rispetto alla distanza specificata. La riduzione dei punti avviene man mano che i dati vengono recuperati dalla macchina. Vengono mantenuti solo i punti la cui distanza è superiore agli incrementi specificati.
Se è stato specificato un incremento di 0.5, PC-DMIS manterrà solo i punti che sono almeno 0,5 unità distanti tra loro. Gli altri punti provenienti dal controller saranno annullati.
Per ulteriori informazioni sugli altri comandi di questa scheda, vedere l'argomento "Funzioni comuni della finestra di dialogo Scansione" nel capitolo "Scansione di un pezzo"della documentazione delle funzioni base di PC-DMIS.
Per creare una scansione con distanza fissa, procedere come segue.
Selezionare l'opzione del menu Inserisci | Scansione | Distanza fissa per aprire la finestra di dialogo DISTANZA FISSA.

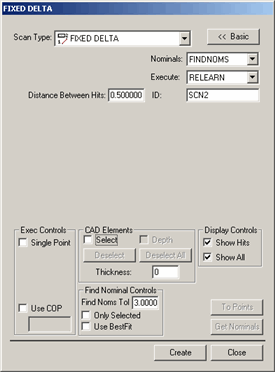

Finestra di dialogo DISTANZA FISSA
Specificare un nome personalizzato per la scansione nella casella ID se non si desidera utilizzare il nome predefinito.
Nella casella Distanza tra i punti, immettere la distanza che deve percorrere il tastatore per spostarsi prima che PC-DMIS acquisisca un punto. È una distanza tridimensionale tra punti. Ad esempio, se si immette 5 e l'unità di misura è il millimetro, il tastatore deve spostarsi di almeno 5 mm dall'ultimo punto prima che PC-DMIS accetti un punto dal controller.
Se si utilizza un modello CAD, digitare una tolleranza per la ricerca nominali nella sezione dei controlli della ricerca nominali. Definisce la distanza massima ammessa tra il punto centrale della sfera e la posizione nominale nel CAD.
Impostare tutte le altre opzioni necessarie nella finestra di dialogo.
Fare clic su Crea. PC-DMIS inserisce la scansione base.
Eseguire la routine di misurazione. Quando PC-DMIS esegue la scansione, viene visualizzata la finestra di dialogo Opzioni di esecuzione e PC-DMIS attende l'arrivo dei dati dal controller.
Trascinare manualmente il tastatore sulla superficie che si desidera scansionare. PC-DMIS accetterà i punti dal controller che sono separati da una distanza maggiore della distanza definita nella casella Distanza tra i punti.
