Il metodo di allineamento con progressione a salti permette di spostare la CMM portatile per misurare pezzi che non sono raggiungibili dalla posizione in cui si trova il braccio. Tuttavia, occorre essere consci che le misurazioni effettuate con questo metodo potrebbero non essere particolarmente precise.
La base della progressione a salti consiste nel misurare una serie di elementi e, dopo lo spostamento della macchina, misurare nuovamente gli stessi elementi nello stesso ordine. In questo modo si crea una trasformazione che fa sì che la macchina si comporti come se ci fosse lo stesso sistema di coordinate precedente allo spostamento.
La trasformazione è indipendente da tutte le routine di misurazione e incide sul modo in cui la CMM comunica i dati a PC-DMIS. Per rimuovere una trasformazione con progressione a salti già utilizzata, è necessario ripristinare la progressione selezionando il pulsante Ripristina nella finestra di dialogo.
La progressione a salti è disponibile per alcune macchine portatili. Queste sono le Faro, Romer, e Garda. Anche la licenza LMS o la chiave hardware devono essere programmate in modo da supportare la macchina portatile.
L'opzione del menu Inserisci | Allineamento | Progressione a salti consente di visualizzare la finestra di dialogo Progressione a salti/Riposizionamento.

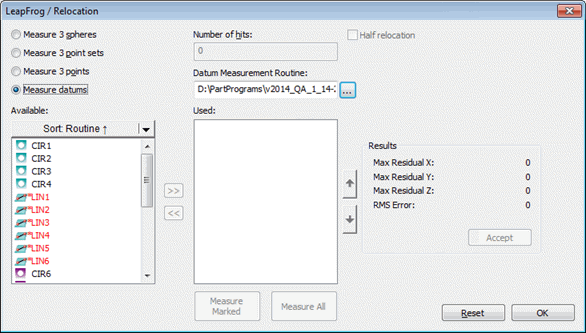

Finestra di dialogo Progressione a salti/Riposizionamento
Le informazioni di trasformazione della progressione a salti vengono memorizzate con la routine di misurazione che usava l'operazione di progressione a salti.
Un comando di progressione a salti viene immesso nella finestra di modifica quando si fa clic sul pulsante Accetta. La riga di comando nella finestra di modifica è la seguente:
PROG_SALTI/ALTER1, NUM, ALTER2
ALTER1: questo primo parametro del comando di progressione a salti è un campo di modifica correlato ai tre tipi disponibili nel riquadro Misura 3 della finestra di dialogo. Sono disponibili i seguenti tipi:
SFERE (opzione Misura 3 sfere)
Insiemi di punti (opzione Misura 3 insiemi di punti)
PUNTI (opzione Misura 3 punti)
ELEMENTI DI RIFERIMENTO (opzione Misura elementi di riferimento)
Per questo parametro è disponibile anche il valore OFF, nel qual caso gli altri due parametri non appaiono. Il valore OFF disattiva la traslazione con progressione a salti.
NUM: questo secondo parametro nel comando Progressione a salti rappresenta il numero di punti che si desidera acquisire. Questo parametro corrisponde alla casella Punti nella finestra di dialogo Progressione a salti.
ALTER2: quest'ultimo parametro nel comando Progressione a salti è un campo di attivazione/disattivazione che consente di alternare tra una progressione a salti COMPLETA o PARZIALE. Tale parametro corrisponde all'opzione Semi-riposizionamento nella finestra di dialogo.
Quando si esegue questo comando, viene richiesto di acquisre i punti necessari. Al termine di questa operazione, viene eseguita una traslazione con progressione a salti.
