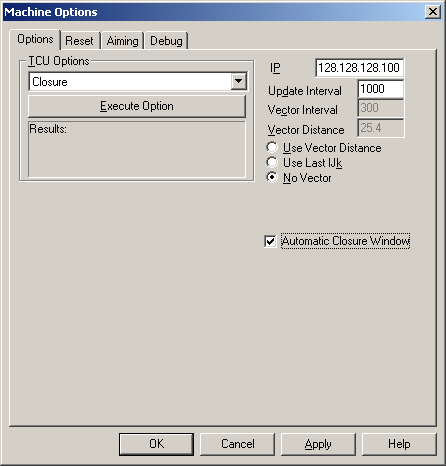

Finestra di dialogo Opzioni macchina - scheda Opzioni
Utilizzare la scheda Opzioni per eseguire varie opzioni per l'unità di controllo del tracker (TCU, Tracker Control Unit) e configurare la comunicazione e altri parametri. Le opzioni della TCU sono anche disponibili sotto forma di voci del menu.
Opzioni TCU - Questo riquadro consente di attivare le opzioni seguenti.
Chiusura - Apre la finestra Chiusura. Vedere l'argomento"Uso della finestra di chiusura".
Posizione iniziale - Punta il tracker laser nella posizione iniziale.
Disconnetti - Disconnette ill tracker SMX.
Connetti - Connette il Tracker SMX.
Motori inseriti Inserisce i motori orizzontale e verticale della testa del tracker per permettere il movimento manuale della testa.
Motori disinseriti - Disinserisce i motori orizzontale e verticale della testa del Tracker per arrestare il movimento manuale della testa.
Controlli operativi - Vedere"Esecuzione di controlli operativi".

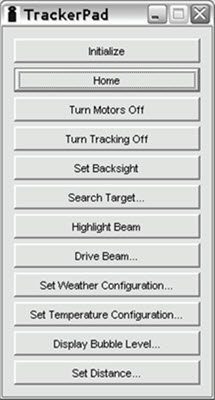

TrackerPad - Visualizza la finestra di dialogo TrackerPad del tracker laser Faro. Per i dettagli, vedere la documentazione del tracker Faro.
Attivazione - Per mette di impostare l'ora di accensione del laser.
Le opzioni della TCU sono più prontamente reperibili nel menu o nella barra degli strumenti del tracker.
Indirizzo IP - Specifica l'indirizzo IP del controller del tracker laser (il valore predefinito è 128.128.128.100).
Intervallo di aggiornamento - Specifica ogni quanti millisecondi il sistema controlla i livelli ed esegue gli aggiornamenti.
Intervallo del vettore -
Distanza sul vettore - Specifica la distanza di cui occorre spostare il riflettore/T-Probe dalla posizione del punto prima che il software acquisisca un "Punto forzato".
Esempio che mostra distanza e movimento lungo un vettore
"Punto forzato" - Modifica il vettore in quello della linea tra la posizione in cui si è premuto per la prima volta il pulsante di contatto (nella posizione del "punto normale") e quella in cui si è rilasciato il pulsante. Per registrare felicemente un "punto forzato", questa linea deve essere più lunga di quella risultante dall'opzione Usa distanza vettore.
"Punto normale" - Un "punto normale" viene acquisito quando si preme e si rilascia nella stessa posizione il pulsante di contatto.
Opzioni per il vettore - Scegliere una delle seguenti opzioni per il vettore.
Usa distanza vettore - Permette di definire un vettore usando un "punto forzato".
Usa ultimi IJK - Usa gli stessi valori del vettore IJK dell'ultimo punto misurato.
Nessun vettore - Quando questa opzione è selezionata, è possibile produrre i dati della scansione premendo e tenendo premuto un pulsante sul T-probe.
Casella di opzione Apertura automatica finestra di chiusura - Quando questa casella di opzione è selezionata, la finestra di chiusura si apre automaticamente quando il riflettore è molto vicino alla posizione iniziale.
