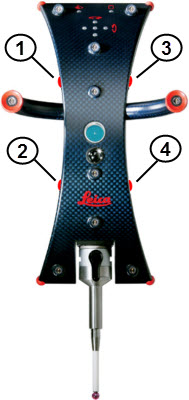

Pulsanti di un T-Probe
Pulsante 1 (A) - Punti fissi
Premere per meno di un secondo - Misura un punto fisso normale (la durata è definita nella scheda Opzioni). Lo stelo dello stilo determina la direzione di tastatura.
Premere per più di un secondo - Misura un punto fisso normale come "Punto forzato". Per modificare il vettore del punto misurato, è possibile premere questo pulsante e tenerlo premuto mentre si sposta il punto nella posizione che definisce il vettore. Il vettore viene definito dalla linea tra il punto misurato e la posizione di rilascio del punto. Per informazioni sui parametri che influiscono sul modo in cui i vettori vengono registrati, vedere l'argomento "Scheda Opzioni".
Pulsante 2 (C) - Attualmente non svolge alcuna funzione
Pulsante 3 (B) - Fine
Premere per meno di un secondo - Termina la misurazione dell'elemento
Premere per più di un secondo - Visualizza la finestra delle letture o abilita la distanza in 3D dal CAD in tempo reale. Elimina l'ultimo punto.
Pulsante 4 (D) - Pulsante di scansione - Premendo questo pulsante si avvia la misurazione continua. Rilasciando il pulsante la misurazione si interrompe.
Modifica dell'assegnazione dei pulsanti
È possibile impostare le assegnazioni pulsanti in uno dei seguenti modi.

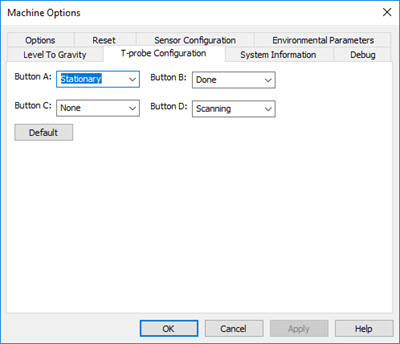

Si può cambiare l'assegnazione predefinita dei pulsanti del T-probe nella finestra di dialogo Opzioni macchina (Modifica | Preferenze | Impostazione interfaccia macchina).
Selezionare la scheda Configurazione T-probe e modificare le opzioni dei singoli pulsanti.
Le modifiche alle configurazioni dei pulsanti in questa finestra di dialogo definiscono i valori delle corrispondenti voci di registro nell'Editor delle impostazioni di PC-DMIS descritte sotto.

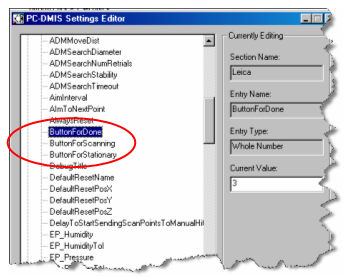

Se necessario, è anche possibile modificare le assegnazioni standard dei pulsanti del T-Probe nell'Editor delle impostazioni di PC-DMIS. A tale scopo, cambiare il numero di ciascuno dei pulsanti Leica nel numero del pulsante del T-Probe desiderato.
Per i dettagli sulla modifica delle voci del registro, vedere il capitolo "Modifica delle voci del registro: Introduzione" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
Comportamento IJK sui punti del T-probe
Se allineato al pezzo, PC-DMIS memorizza sempre i valori IJK perpendicolari a uno degli assi del sistema di coordinate attivo, tranne quando si usa la modalità Solo punto.
