Per attivare e disattivare la visibilità della barra di stato tracker si può usare la voce di menu Visualizza | Barra di stato | Tracker.

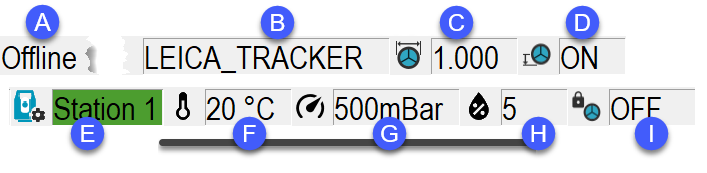

Barra di stato delle macchine con sei gradi di libertà
Indicatore stato del laser di sistema: questo campo indica lo stato del sistema del laser tracker.
Nessun colore (Off-line): il sistena non è on-line.
Verde (Pronto): il sistema è pronto per la misurazione.
Giallo (Occupato): il sistema è in fase di misurazione.
Rosso (Non pronto): Il sistema non è pronto per la misurazione. La causa può essere un flusso rotto o una mancata corrispondenza del riflettore di un T-Probe.
Blu (Errore 6dof): la videocamera non vede sul dispositivo (di solito di un T-Probe) LED sufficienti per calcolare correttamente l'orientamento del tastatore.
Nome tastatore: questo campo indica il nome del tastatore definito nella finestra di dialogo Utility tastatore.
Diametro tastatore: questo campo indica il diametro della punta del tastatore definito nella finestra di dialogo Utility tastatore.
Compensazione tastatore: questo campo indica se è abilitata la compensazione del tastatore (Inserisci | Parametro | Tastatore | Compensazione tastatore).
Indicatore stazione attiva: questo campo indica la stazione attiva al momento. Si può fare doppio clic su questo campo per aprire la finestra di dialogo Gestore stazione per aggiungere o eliminare stazioni.
Rosso (Non orientato): la posizione della stazione non è stata ancora calcolata.
Verde (Orientato) La posizione della stazione è stata calcolata
Temperatura: questo campo mostra la temperatura se è collegata una stazione meteo.
Pressione: questo campo mostra la pressione se è collegata una stazione meteo.
Umidità: questo campo mostra l'umidità se è collegata una stazione meteo.
PowerLock (ON/OFF): quando questa opzione è impostata su ON, il fascio laser viene bloccato automaticamente su un riflettore nei sistemi tracker che hanno la funzione PowerLock. Quando è impostata su OFF, si deve intercettare manualmente il fascio per bloccarlo sul riflettore.
Se una stazione meteo non è collegata alla macchina, è possibile fare doppio clic sulle caselle Temperatura, Pressione e Umidità per immettere i valori.
Differenze nelle barre di stato per le macchine in 3D
Le icone nella barra di stato di una macchina in 3D sono per la maggior parte identiche a quelle usate sopra per le macchine a sei gradi di libertà. Ma, in base all'hardware e alle configurazione di cui si dispone, la barra di stato può usare solo alcune di questa icone supplementari.
Icone di collegamento:
- Il
dispositivo è collegato all'alimentazione.
- Il
dispositivo è alimentato dalla batteria.
- Il
controller è collegato all'alimentazione.
- Il
controller è alimentato dalla batteria
Icone della modalità del profilo di misurazione del tracker:
- Nessun
profilo
- Profilo
standard
- Profilo
rapido
- Profilo
preciso
- Profilo
esterno
Le icone della modalità del profilo di misurazione del tracker richiedono il firmware v2.0 o versioni successive.
Se PC-DMIS non riesce a determinare la
modalità del profilo di misurazione, l'icona del pulsante sulla barra
degli strumenti e l'icona nella barra di stato del profilo di misurazione
mostreranno il simbolo "Nessun profilo" ().
Se succede questo, selezionare il profilo di misurazione dal pulsante
nella barra degli strumenti o dal menu del tracker.
Icone della modalità di tastatura:
- Media
- Singola
- Stabile
- Doppia faccia
