Prerequisiti: RomerRDS Software versione 3.2 (driver), braccio Romer RDS con fotocamera integrata.
Se i pre-requisiti riportati sono soddisfatti, è possibile utilizzare la telecamera integrata RomerRDS per ottenere immagini del proprio pezzo e per aggiungere ai comandi dei commenti di PC-DMIS supportati. È possibile accedere a questa funzione dalla finestra di dialogo Commento (Inserisci | Comando rapporto | Commento).

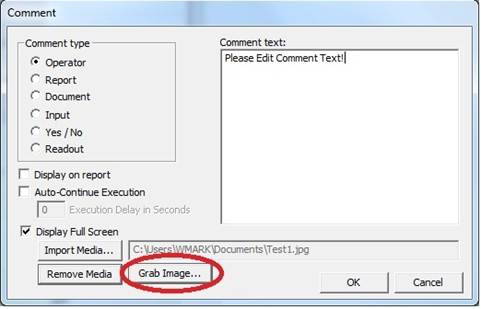

Finestra di dialogo Commento che riporta il pulsante Ottieni immagine
Per acquisire un fotogramma da un flusso video come file di immagine, effettuare le operazioni riportate di seguito.
Fare clic su Cattura immagine. PC-DMIS avvierà la sequenza di acquisizione video RDS e mostrerà il flusso video in una finestra di output Acquisizione video RDS.
Finestra di output di una acquisizione video RDS
Posizionare il braccio in modo che l'elemento desiderato sia visualizzato nella finestra.
Una volta visualizzato l'elemento, premere il centrale "Hit" sul braccio per acquisire un fotogramma dal flusso video e visualizzare la finestra di dialogo Salva con nome.
Immettere un nome descrittivo per l'immagine e andare fino al punto in cui si desidera salvarla. Selezionare OK per salvare l'immagine catturata come file .jpg.
I commenti PC-DMIS supportano solo il formato immagine JPEG.
Modifica delle proprietà delle immagini
Se necessario, è possibile visualizzare e modificare le proprietà delle immagini, come ad esempio la risoluzione delle immagini, il formato e così via utilizzando il software del pannello di controllo RDS. È inoltre possibile utilizzare questo pannello di controllo per accendere o spegnere la luce della testina Romer integrata in base alle necessità (se è disponibile la funzione).
Il pannello di controllo RDS viene fornito insieme all'installazione di PC-DMIS.
Per accedere a questo pannello di controllo, fare clic con il pulsante destro del mouse sull'icona RDS sulla barra delle attività.
Dal menu di scelta rapida visualizzato, scegliere Pannello di controllo RDS.
Verrà visualizzato il pannello di controllo RDS.

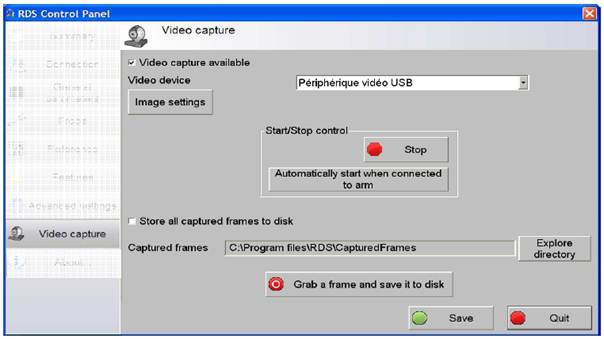

Software del pannello di controllo RDS con impostazioni di cattura immagini e video
Fare clic sul pulsante Impostazioni immagine sul pannello di controllo per visualizzare o modificare le impostazioni. Fare riferimento alla documentazione fornita con il pannello di controllo RDS per maggiori informazioni.
