La T-Cam Leica viene montata sopra il tracker Leica e fornisce una rappresentazione reale e il calcolo della posizione spaziale del bersaglio, rispetto a T-Cam/tracker. Il tracker fornisce il movimento orizzontale per la T-Cam.
Questa visualizza le immagini della fotocamera panoramica (T-Cam) che consente di spostare la testa del tracker e trovare facilmente i bersagli riflettenti.
Per usare la T-Cam per trovare un bersaglio misurato procedere come segue.
Montare la T-Cam sopra il tracker Leica seguendo la relativa guida fornita da Leica.
Selezionare la voce di menu Visualizza | Altre finestre | Telecamera panoramica tracker per aprire la finestra di dialogo Visualizza telecamera.

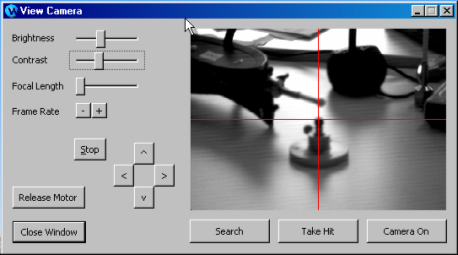

Finestra di dialogo Visualizza telecamera che mostra un riflettore
Fare clic su Disinserisci motore e puntare in modo approssimativo la telecamera sul bersaglio spostando la testa del tracker laser. La telecamera panoramica si sposterà in base ai movimenti della testa del tracker. Quando la telecamera/il tracker laser punta sul bersaglio, fare clic di nuovo su Disinserisci motore per reinserire i motori del tracker.
Regolare la Luminosità, il Contrasto, la Lunghezza focale e la Frequenza immagini come necessario per avere un'immagine chiara del bersaglio.
Utilizzare le frecce per mirare in modo più preciso il laser sul bersaglio desiderato. Fare clic su Arresta per fermare tutti i movimenti iniziati con le frecce quando il laser punta sul bersaglio. Per puntare il laser, è possibile anche utilizzare i "Controlli speciali Leica".
Fare clic su Cerca per eseguire la procedura che cerca automaticamente il centro del bersaglio e bloccherà il laser in posizione.
Fare clic su Prendi punto per misurare la posizione del bersaglio. Se non è possibile prendere un punto, può essere necessario dover rifare alcuni o tutti i passaggi precedenti per assicurarsi che il laser sia in grado di misurare dal riflettore desiderato.
Utilizzare il pulsante Telecamera attiva per attivare/disattivare la visualizzazione dell'immagine delle telecamera.
