Occorre impostare le proprietà del file nel formato di trasferimento ASCII di Q-DAS. Quando l'operatore esegue una routine di misurazione, il file generato ha informazioni basate su queste proprietà.
L'opzione del menu Imposta | Opzioni interfaccia apre la finestra di dialogo Impostazione opzioni interfaccia.

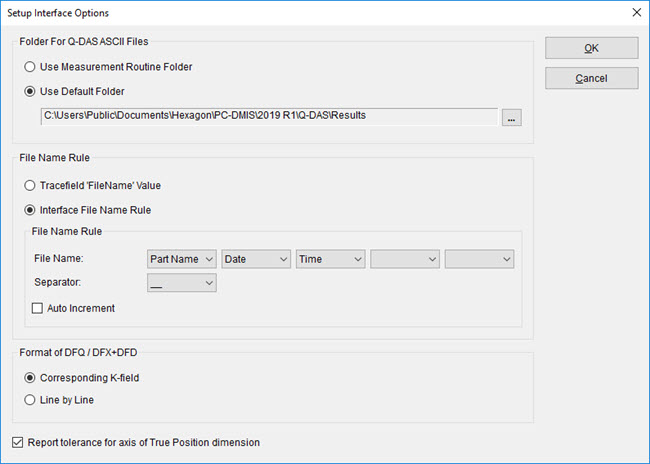

La finestra di dialogo Impostazione opzioni interfaccia
Cartella dei file ASCII di Q-DAS - Questo riquadro permette di selezionare la posizione in cui salvare il file nel formato di trasferimento ASCII di Q-DAS.
Usa cartella della routine di misurazione - Questa opzione salva il file nella stessa cartella della routine di misurazione di PC-DMIS.
Usa cartella predefinita - Questa opzione permette di immettere nella casella il percorso della cartella. PC-DMIS crea automaticamente una cartella dei dati di Q-DAS in questa posizione predefinita:
C:\Utenti\Pubblica\Documenti pubblici\Hexagon\PC-DMIS\<versione>\Q-DAS Data\Results
Dove <versione> è la versione di PC-DMIS.
Regola di denominazione dei file - Questo riquadro permette di specificare come denominare il file nel formato di trasferimento ASCII di Q-DAS.
Nome file del campo di tracciatura - Questa opzione determina il nome del file dal comando CAMPO_TRACCIATURA nella routine di misurazione di PC-DMIS.
Regola di denominazione del file dell'interfaccia - Questa opzione determina il nome del file mediante una selezione da una serie di elenchi a discesa. Si può anche scegliere un ordine e immettere un separatore per il nome del file.
Incremento automatico - Questa casella di opzione specifica se includere il contatore a quattro cifre dopo il nome del file come 0001, 0002, e così via. Questo è utile quando non si seleziona Ora in una serie di elenchi Regola di denominazione del file dell'interfaccia.
Formato di DFQ/DFX+DFD - Questo riquadro permette di selezionare il formato in cui si desidera salvare il file di trasferimento ASCII di Q-DAS. PC-DMIS fornisce le opzioni K-field corrispondente e Linea per linea per produrre il file risultante. L'opzione K-field corrispondente è selezionata per impostazione predefinita. Per informazioni sui formati, vedere la documentazione di trasferimento dei file ASCII di Q-DAS.
Riporta sugli assi la tolleranza della dimensione Posizione vera - Questa casella di opzione definisce se dividere a metà la tolleranza della posizione vera e impostare il risultato come tolleranza inferiore e tolleranza superiore dei suoi assi. Questa casella di opzione è selezionata per impostazione predefinita. Se si deseleziona questa casella di opzione, la tolleranza degli assi è zero.
