Questa voce di registro determina se PC-DMIS debba o meno regolare l'operazione di ricerca dei fori in base all'ultimo contatto. Questa voce di registro dovrebbe essere impostata su FALSE se c'è pericolo di contatto tra il bordo dell'elemento con lo stelo sopra la punta del tastatore.
Nome voce: AdjustFindHoleByLastHit
Tipo di voce: valore TRUE/FALSE. Il valore predefinito è FALSE.
Questo potrebbe essere un problema se l'angolo della punta è differente da quello del vettore dell'elemento. Se il vettore della punta è abbastanza parallelo a quello dell'elemento, toccherà sempre la sfera e non lo stelo. Tuttavia, in questa figura il poslo ha una risoluzione di almeno 5 gradi. Questo significa che lo stelo urterà il lato del pezzo quando si muove per acquisire un punto nel foro:

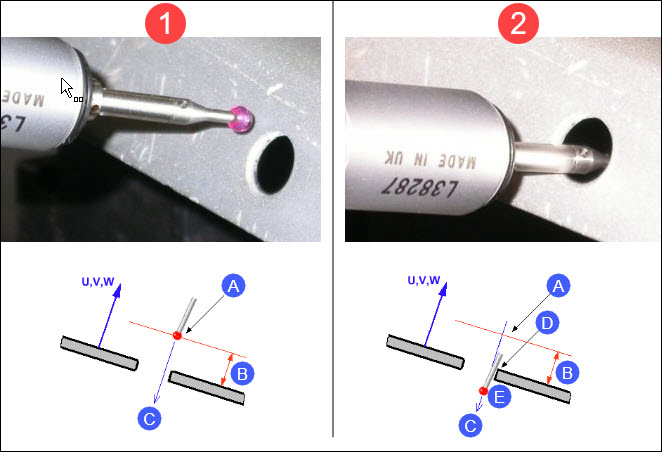

La figura 1 mostra il movimento verso il foro:
A - Movimento
B - Distanza di avvicinamento
C - Direzione di ricerca
La figura 2 mostra lo stelo che tocca il lato del pezzo quando si muove lungo la direzione di ricerca per acquisire un punto.
A - Movimento
B - Distanza di avvicinamento
D - Contatto dello stelo
E - Punto registrato nella posizione della punta del tastatore

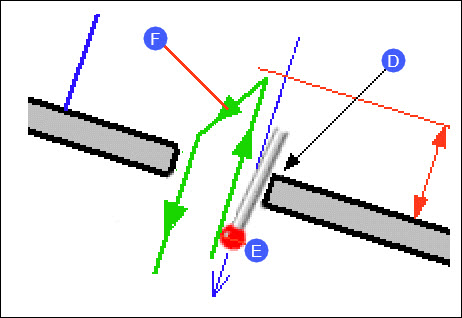

Nel suddetto caso, se la voce di registro è impostata su TRUE dopo che lo stelo ha toccato il lato del pezzo si avrà un movimento non corretto di avvicinamento al foro:
D - Contatto dello stelo
E - Punto nella posizione della punta del tastatore
F - Movimento errato

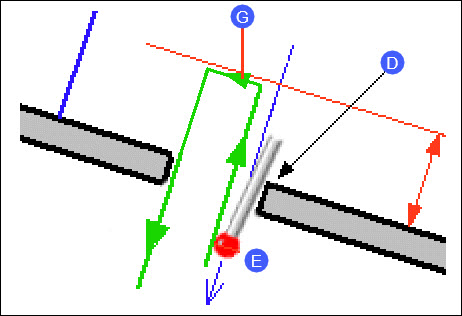

Nel suddetto caso, se la voce di registro è impostata su FALSE dopo che lo stelo ha toccato il lato del pezzo si avrà un movimento corretto di avvicinamento al foro:
D - Contatto dello stelo
E - Punto
G - Movimento corretto
