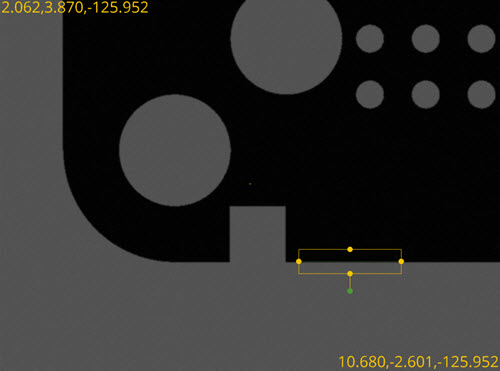

Il riscontro sul modello permette di definire un'immagine-modello di un'area di interesse. Lo si può usare per cercare nel campo visivo prima di eseguire la rilevazione dei bordi durante la misurazione di un elemento. Questo dovrebbe migliorare la ripetibilità della misura poiché elimina dal processo di misurazione gli errori di localizzazione e la variabilità del pezzo.
Il riscontro sul modello è disponibile per tutti gli elementi Vision tranne che per i Blob e i punti di superficie.

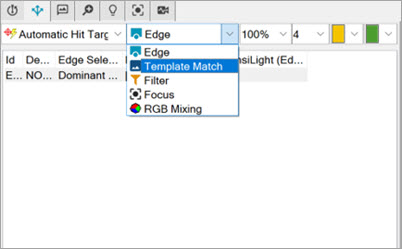

Abilitare il riscontro sul modello nell'elenco Insieme di parametri.

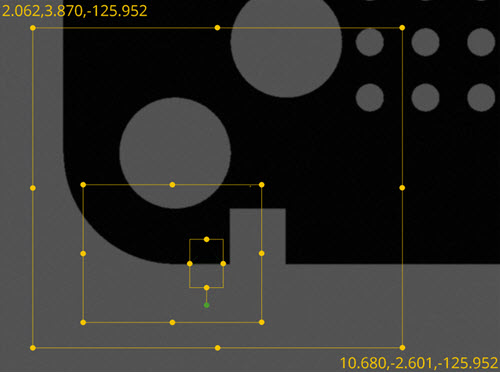

Quando si abilita il riscontro sul modello, il software inserisce due nuove sovrapposizioni:
Area del modello - È un'area rettangolare univoca che definisce una configurazione univoca. La configurazione è quello che PC-DMIS individua durante l'esecuzione della routine di misurazione.
Area di ricerca - È un'area rettangolare in cui PC-DMIS cerca per localizzare la configurazione definita dall'area del modello.
Correlazione con il modello

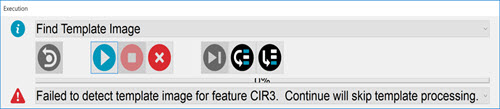

Correlazione con il modello - Definisce la percentuale minima di corrispondenza. Mentre PC-DMIS esegue un riscontro sul modello, il software cerca la posizione nell'area di ricerca per individuare la migliore corrispondenza in base al modello definito. Il valore della correlazione con il modello definisce la migliore corrispondenza possibile. Per esempio, se all'interno dell'area di ricerca c'è un'immagine esatta del modello, il valore della correlazione è molto vicino al 100%. Probabilmente non si raggiungerà mai il 100% a causa di piccole variazione dell'immagine e degli errori di arrotondamento nei calcoli. Se il valore di correlazione del migliore riscontro è maggiore del valore di correlazione definito per il modello, il riscontro sul modello è riuscito; altrimenti non è andato a buon fine. Se il riscontro sul modello non riesce, PC-DMIS visualizza nella finestra di dialogo Esecuzione un messaggio che avvisa di ciò.
Se un'esecuzione non riesce con il riscontro sul modello abilitato, fare clic su Continua per eseguire il resto della routine di misurazione. L'esecuzione continuerà come se per l'elemento non fosse stato abilitato il riscontro sul modello.
Requisiti
Requisiti del riscontro sul modello:
Il riscontro sul modello funziona con elementi con un solo bersaglio.
Il riscontro sul modello funziona con elementi che è possibile eseguire in un unico campo visivo (FOV).
Il riscontro sul modello deve deve rientrare nell'area di ricerca.
Il riscontro sul modello si trova normalmente all'interno dell'area di ricerca.
L'area del modello e l'area di ricerca dovrebbero trovarsi all'interno del campo visivo quando si salva l'immagine del modello.
Per facilità d'uso, PC-DMIS non controlla questi requisiti durante il processo di modifica del bersaglio, dell'area del modello e dell'area di ricerca. Il software controlla tutti i requisiti non appena si fa clic sui pulsanti Crea o Verifica nella finestra di dialogo Elemento automatico. Se qualcuno dei requisiti non è soddisfatto, il software visualizza un messaggio di avvertenza per eseguire correzioni.
Il riscontro sul modello è un processo che richiede molti calcoli, quindi conviene usarlo solo quando è necessario. Quando si usa il riscontro sul modello, le dimensioni dell'area del modello e dell'area di ricerca influiscono direttamente sulla velocità di calcolo, quindi ridurle allo stretto necessario per mantenere l'affidabilità del processo.
