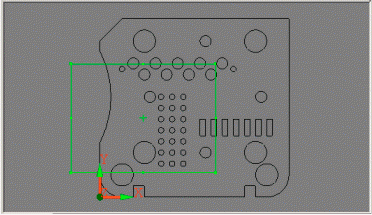

Esempio di Vista CAD che mostra il campo visivo del tastatore Vision
La scheda CAD (chiamata anche "Vista CAD" in questa documentazione) è la rappresentazione standard del pezzo. Funziona come nel software PC-DMIS standard. Per ulteriori informazioni sulla scheda CAD, vedere l'argomento "La finestra di visualizzazione grafica" nel capitolo "Navigazione all'interno dell'interfaccia" della documentazione dellefunzioni base di PC-DMIS.
La zona rettangolare verde mostrata nella Vista CAD è il "campo visivo" (FOV). Il FOV rappresenta la vista attraverso la videocamera. Il centro del campo visivo ha un reticolo. Su una macchina che permette di eseguire movimenti DCC è possibile selezionare e trascinare questo reticolo per spostare il campo visivo in una nuova posizione sul pezzo.
Spostamento del campo visivo
Su una macchina per permette di modificare l'ottica DCC, è anche possibile ridimensionare (ingrandire o rimpiccolire) il campo visivo trascinando gli angoli della casella verde. Questa operazione modificherà l'ingrandimento attuale.
Dimensionamento del campo visivo
