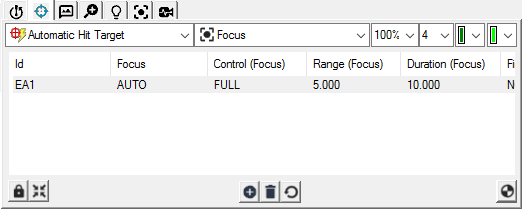

Per modificare un valore, fare clic con il pulsante destro del mouse sul valore attuale del bersaglio desiderato. Se un valore riporta N/A, quel parametro è “non applicabile” all'insieme attuale. È possibile apportare modifiche all'insieme dei parametri della messa a fuoco dei bersagli automatici, manuali, dei mirini e dei comparatori ottici.
ID: questo campo visualizza un identificatore univoco del bersaglio nell'elenco dei bersagli. Questo stesso ID è utilizzato nella descrizione del bersaglio nella scheda Vision della finestra di visualizzazione grafica.
Fuoco: questa opzione definisce se il bersaglio richiede o meno una messa a fuoco preliminare per la rilevazione del bordo.
Quando si usa la configurazione CAD++, un'opzione AUTO aggiunta alle opzioni standard SÌ/NO, eseguirà una messa a fuoco solo se sembra che l'immagine lo richieda.
Controllo (fuoco): scegliere AUTO o COMPLETO. La modalità AUTO usa le informazioni sulla messa a fuoco calibrata per impostare automaticamente i parametri di profondità e durata. La modalità COMPLETO permetterà all'utente di impostare manualmente profondità e durata.
Lunghezza focale (messa a fuoco): visualizza la distanza tra la videocamera e il pezzo. Specifica la distanza (nelle unità di misura in uso) entro la quale mettere a fuoco. Usando questo valore la macchina cerca nella direzione Z la posizione focale ottimale.
Durata (messa a fuoco): questo parametro visualizza il numero di secondi da impiegare nella ricerca della migliore posizione focale.
Se i risultati ottenuti dalla combinazione dei valori di durata e profondità di campo danno luogo a una messa a fuoco troppo rapida, un messaggio di avvertenza verrà visualizzato sovrapposto nella scheda Vision.
Trova superficie (fuoco): visualizza SÌ o NO.Impostando questa opzione su SÌ, PC-DMIS eseguirà una seconda passata leggermente più lenta per provare a migliorare la precisione della posizione del fuoco. La seconda passata è ottimizzata in base ai dati dell'immagine acquisiti nella prima passata e all'apertura numerica dell'obiettivo. Questo è utile quando si misura una superficie variabile in altezza, il che richiede un'ampio intervallo su cui eseguire la messa a fuoco.
Variazione superficie (fuoco): con l'opzione Trova superficie impostata su SÌ, questo valore serve a determinare la distanza su cui verrà eseguita inizialmente la scansione più veloce per trovare dove si trova il pezzo, e quindi intorno a questa zona verrà eseguita la normale messa a fuoco. Una volta trovata la posizione del fuoco, PC-DMIS esegue una rapida scansione del fuoco in quella zona. Questo è utile nel caso di pezzi la cui variabilità implica la possibilità di una notevole variazione della posizione del fuoco.
Aiuto (fuoco): questa opzione viene usata nei sistemi con un dispositivo laser o con griglia proiettata. Questi dispositivi possono essere attivati e usati per facilitare la messa a fuoco su certe superfici aumentando il contrasto. Per abilitare questa funzionalità, impostare questa opzione su GRIGLIA.
Illuminazione - Regolazione: questa opzione permette di specificare se la macchina debba o meno eseguire una regolazione automatica dell'illuminazione prima della messa a fuoco nel tentativo di ottenere risultati ottimali. Se è impostata su NO, PC-DMIS imposta l'illuminazione in base alla percentuale memorizzata e non regola automaticamente la luminosità.
Misura al centro: se questa opzione è selezionata, la misura verrà eseguita in corrispondenza del centro del campo visivo per migliorare la precisione.
