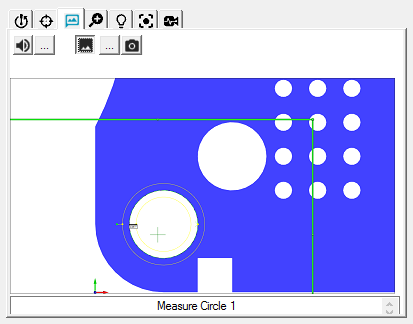

Casella degli strumenti del tastatore - scheda Localizzatore elementi
La scheda Localizzatore elemento permette fornire all'operatore le istruzioni per l'elemento corrente. Durante l'esecuzione è possibile fornire uno o più dei seguenti prompt:
Un'immagine bitmap della schermata, che mostra la posizione dell'elemento.
Un aiuto vocale, che fornisce istruzioni audio pre-registrate su un file .wav.
Un aiuto scritto, che fornisce istruzioni sotto forma di testo.
Per fornire le informazioni del localizzatore dell'elemento, procedere come segue.
Fare clic sul pulsante
accanto a quello dell'altoparlante
per navigare fino al file .wav da associare a questo elemento automatico. Per riprodurre il file occorre selezionare il pulsante dell'altoparlante.
Fare clic sul pulsante di attivazione/disattivazione del file bitmap del localizzatore dell'elemento
per attivare/disattivare la visualizzazione dell'immagine bitmap.
Fare clic sul pulsante accanto al pulsante File BMP schermata localizzatore elemento
per navigare fino al file .bmp e associarlo a questo elemento automatico. Per visualizzare l'immagine bitmap nella scheda Localizzatore elemento occorre selezionare il relativo pulsante.
Invece di navigare fino al file bitmap di un'immagine, è possibile fare clic sul pulsante File BMP schermata localizzatore elemento per acquisire l'immagine dalla vista CAD o dalla vista attiva (a seconda di quella che si sta usando). Il file sarà indicizzato e salvato nella cartella di installazione di PC-DMIS. Ad esempio, una routine di misurazione chiamata Vision.prg genererebbe immagini bitmap chiamate Vision0.bmp, Vision1.bmp, Vision2.bmp, e così via.
Comporre nella casella di testo il messaggio da visualizzare cone didascalia. Ad esempio, dopo l'esecuzione dell'elemento su questa scheda potrebbe essere visualizzato "Misura cerchio 1".
