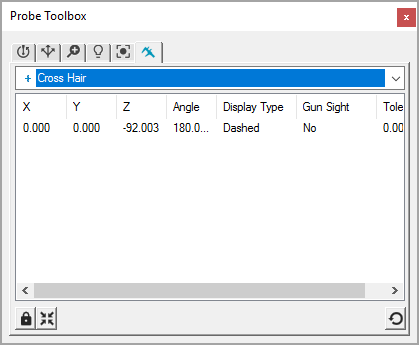

Casella degli strumenti del tastatore - scheda Mirino
La scheda Mirino viene visualizzata solo se si accede alla casella degli strumenti del tastatore. Se si utilizza la casella Elemento automatico, la scheda Mirino non sarà visualizzata.
La scheda Mirino offre una varietà di strumenti chiamati "mirini" che permettono di eseguire un rapido confronto visivo sugli elementi che si stanno misurando. Non è necessario creare una routine di misurazione. I mirini possono essere utilizzati laddove i bordi non sono riconoscibili o sono difficilmente accertabili in modo automatico.
Per esempi dettagliati di come usare ogni tipo di mirino, vedere "Uso dei mirini Vision".
Il mirino fornisce informazioni nominali che è possibile immettere nelle finestre di dialogo per creare l'elemento nominale desiderato. È possibile anche memorizzare le informazioni negli Appunti o in un file bitmap da incollare in un rapporto.
Chiamati a volte "mirini manuali", questi strumenti sino forme geometriche che appaiono sullo schermo. È possibile manipolare queste forme girandole, ridimensionandole e posizionandole sul pezzo con il mouse per trovare le informazioni nominali su un particolare elemento, quali posizione, diametro, angolo e così via.

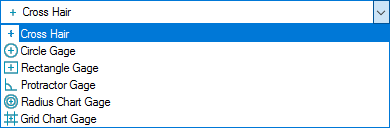

Mirini disponibili
A questi mirini non è associata alcuna elaborazione automatica dell'immagine; sono semplicemente degli strumenti che l'utente regola per inserire l'elemento nell'immagine.
Vedere anche:
Rotazione, dimensionamento e spostamento dei mirini
