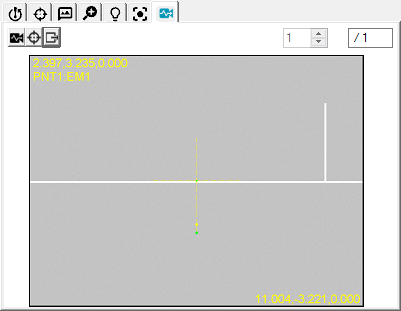

Casella degli strumenti del tastatore - scheda Diagnostica
La scheda Diagnostica Vision offre un metodo per diagnosticare i problemi quando la rilevazione dei bordi non è riuscita. La diagnostica raccoglie semplicemente le immagini bitmap e i parametri attuali dell'elemento che possono essere esportati da PC-DMIS per inviarli al personale dell'assistenza tecnica Hexagon.
Per usare la scheda Diagnostica:
Fare clic sul pulsante Attivazione/Disattivazione diagnostica
in modo che premendo il pulsante si abiliti la raccolta di immagini bitmap durante la rilevazione dei bordi dell'elemento associato.
Eseguire l'elemento facendo clic su Test o durante la normale esecuzione della routine di misurazione. Vengono raccolte le immagini bitmap di ogni bersaglio dell'elemento nella vista attiva.
Se l'elemento ha più bersagli, fare clic sulle frecce in su e in giù
per esaminare le immagini acquisite.
Selezionare il pulsante Mostra sovrapposizioni
per accludere le informazioni sulle sovrapposizioni a ogni immagine bitmap. Se si è selezionata questa opzione, le immagini verranno create con e senza informazioni di sovrapposizione.
Fare clic sul pulsante Esporta diagnostica elemento
per creare immagini bitmap e un file di testo descrittivo nella cartella principale di installazione di PC-DMIS. Le immagini bitmap e il testo diagnostico vengono esportati utilizzando i formati qui forniti:
Formato di esportazione delle immagini bitmap
Le immagini bitmap vengono denominate utilizzando le seguenti convenzioni:
<nome routine di misurazione>_<ID elemento>_<numero immagine>_of _<numero totale delle immagini dell'elemento><con O o senza _O>.bmp
Ad esempio: Vision1_CIR5_1_of_3_O.BMP
I file con una "O" alla fine del nome comprendono le informazioni di sovrapposizione.
Formato di esportazione del file di testo
Il file di testo viene esportato come:
<nome routine di misurazione>_<ID elemento>.txt.
Ad esempio: Vision1_CIR5_F.TXT
